За последний год домашние бьюти-процедуры набрали большую популярность: появилось много полезных блогов красоты с советами о макияже и маникюре. Следить за собой дома гораздо выгоднее, особенно в свете последних событий. Но как быть, если из интернет-магазинов исчезли недорогие ультрафиолетовые лампы, без которых сделать качественное покрытие гель-лаком невозможно? Мы подготовили для вас несложную инструкцию по сборке собственной УФ-лампы.

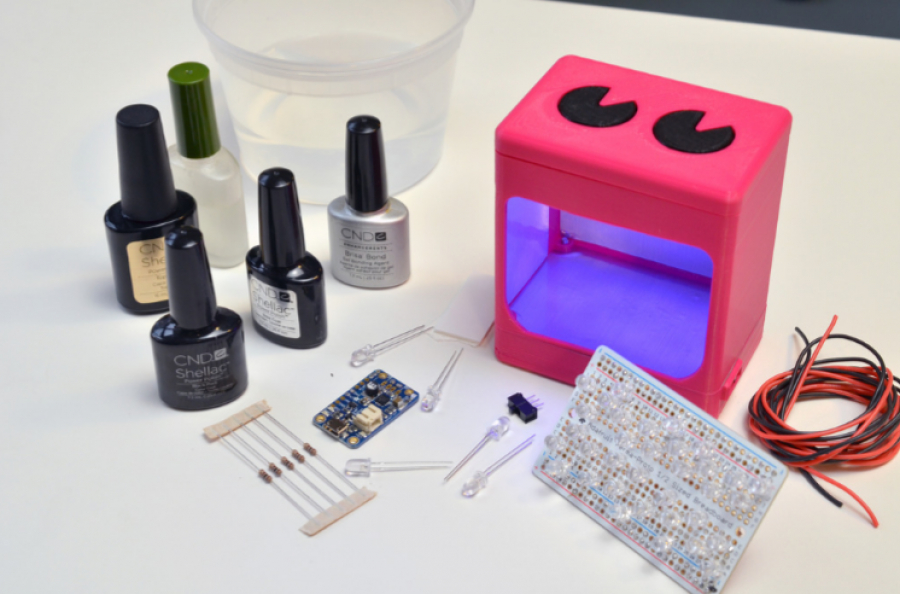

Материалы:
- ультрафиолетовые светодиоды (30 шт);
- резисторы 100 Ом (30 шт);
- плата для прототипирования и монтажа Half-size Perma-Proto Raspberry Pi Breadboard PCB Kit
- два силиконовых провода;
- ползунковый переключатель;
- усилитель мощности PowerBoost 500c (можно заменить похожим);
- литий-полимерный аккумулятор на 2500 мАч;
- паяльник и припой;
- инструменты для зачистки проводов;
- держатель печатных плат (по желанию);
- плоскогубцы;
- крепёжные винты;
- термоклей;
- светоотражающая клейкая бумага;
- мультиметр.
Шаг 1: 3D-печать

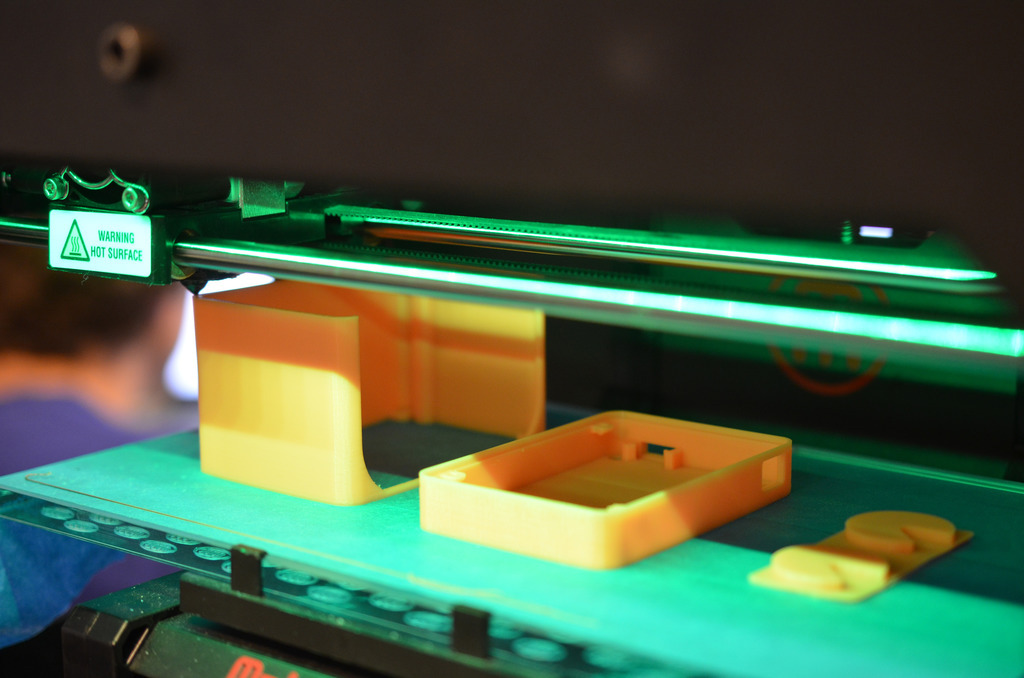

Рисунок 1. Печать деталей на 3D-принтере.
Для начала нужно распечатать детали корпуса будущей лампы на 3D-принтере. Вы вольны придумать будущему проекту любые дизайн и форму! А готовые схемы можно скачать по ссылке. Если у вас дома нет принтера для печати 3D, вы можете обратиться в сервис или поучаствовать в грядущем розыгрыше в нашем телеграмм канале. Для достижения лучшего результата рекомендуем печатать материалом PLA (полилактид) с указанными ниже настройками среза:
Рекомендации:
- материал: PLA @230c;
- высота слоя: 0,2;
- заполнение: 10%;
- скорость: 90/120.
Шаг 2: сборка платы
Рисунок 2. Плата прототипирования и монтажа со светодиодами
Расположите светодиоды равномерно, по обеим сторонам платы, как показано на рисунке 2. Для удобства можно воспользоваться держателем печатных плат. Советуем разместить все светодиоды в одной ориентации (длинные ножки должны смотреть в одну сторону). Ориентируйтесь на схему, представленную на рисунке 3.

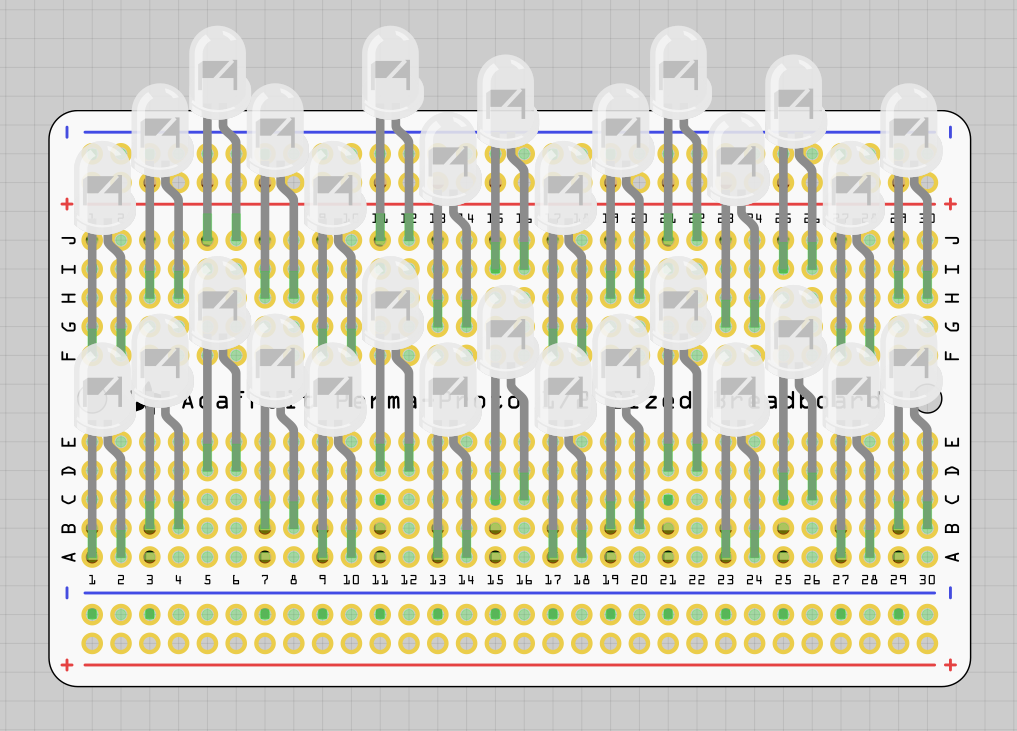

Рисунок 3. Схема расположения светодиодов

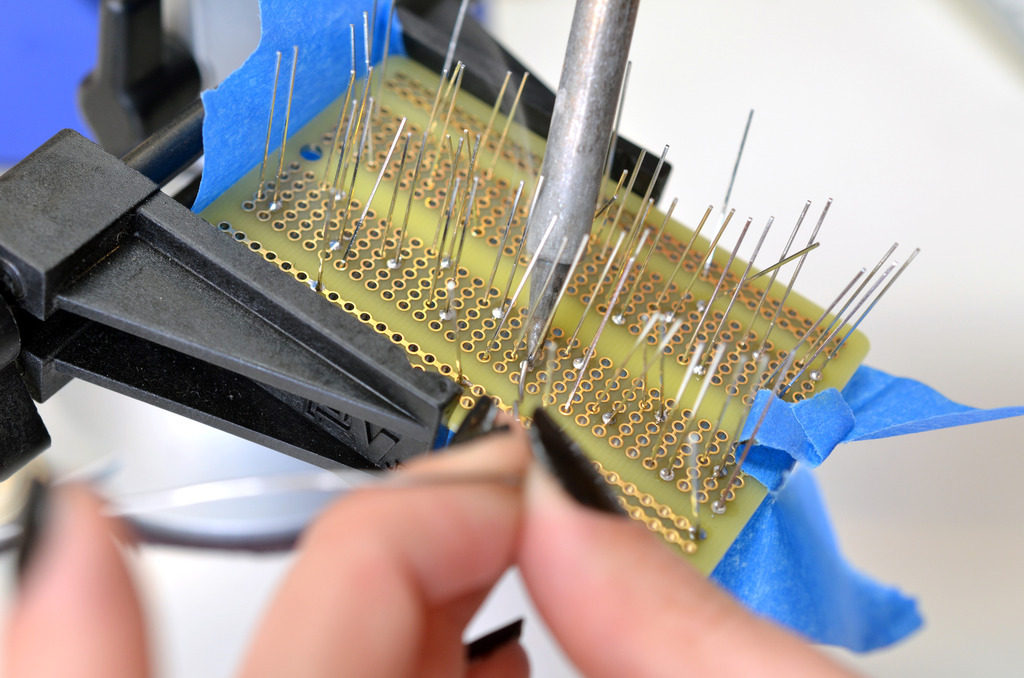

Отогните ножки светодиодов на задней стороне платы. Переверните её и припаяйте только один конец каждого светодиода. Разогрейте ножку паяльником, затем прижмите светодиод к плате. Дайте припою немного остыть и затвердеть, прежде чем отпустить светодиод. Повторите те же этапы со вторыми ножками (рис. 4).
Рисунок 4. Припаиваем ножки светодиодов.
Соедините резисторы на 100 Ом с отрицательными полюсами каждого светодиода. Припаяйте одножильное проводное соединение к плюсам Уф-светодиодов: все соединения обозначены на схеме, изображенной на рисунке 5. Если у вас возникли сложности с пайкой, переходите на наш канал и смотрите вспомогательный видео-урок.
Рисунок 5. Схема для припоя.
Используйте провода, чтобы соединить два ряда диодов, затем припаяйте их к углу схемы, как показано на изображении 6. Это необходимо для того чтобы запитать плату. (Красный к “+”, чёрный к “-”).
Рисунок 6. Присоединение проводов для вывода питания.
Шаг 3: Сборка лампы
Рисунок 7. Провода питания.

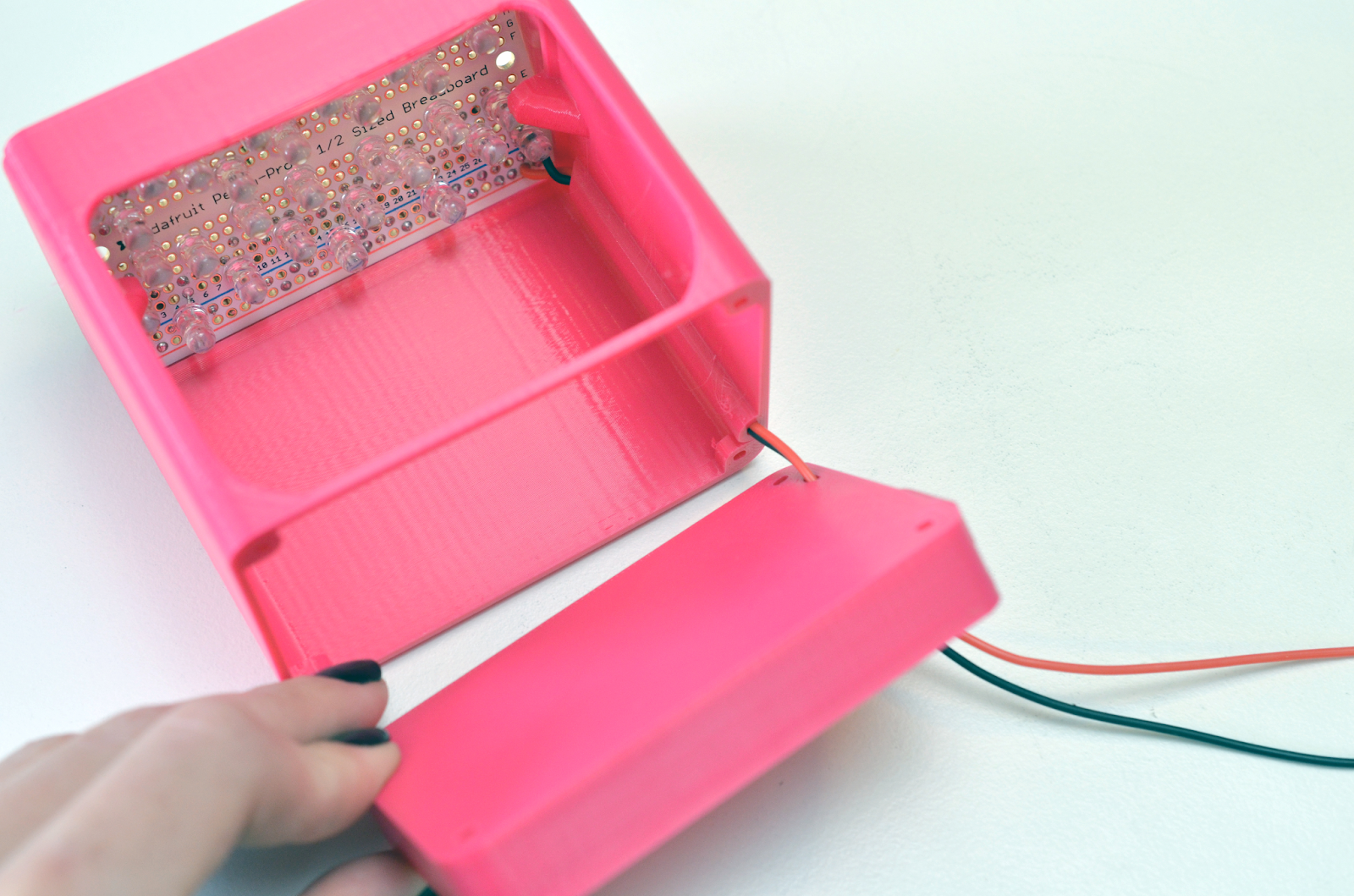

Проденьте провода через отверстие в корпусе, напечатанном на 3D-принтере, как на рисунке 7. Затем пропустите их через основание.
Рисунок 8. Сборка основания.
Закрепите печатную плату на крышке корпуса так, чтобы светодиоды были направлены вниз. Затем проденьте провода через основание (рис. 8).
Рисунок 9. Пайка проводов
Припаяйте провода к центральной и боковой ножке ползункового переключателя. Присоедините его к основанию лампы (изображение 9). Проденьте провода через отверстие в детали. Зачистите концы проводов и припаяйте их к контактам GND и EN на PowerBoost 500c. Соблюдайте правила безопасности, чтобы избежать короткого замыкания.
Рисунок 10. Соединение усилителя мощности и проводов.

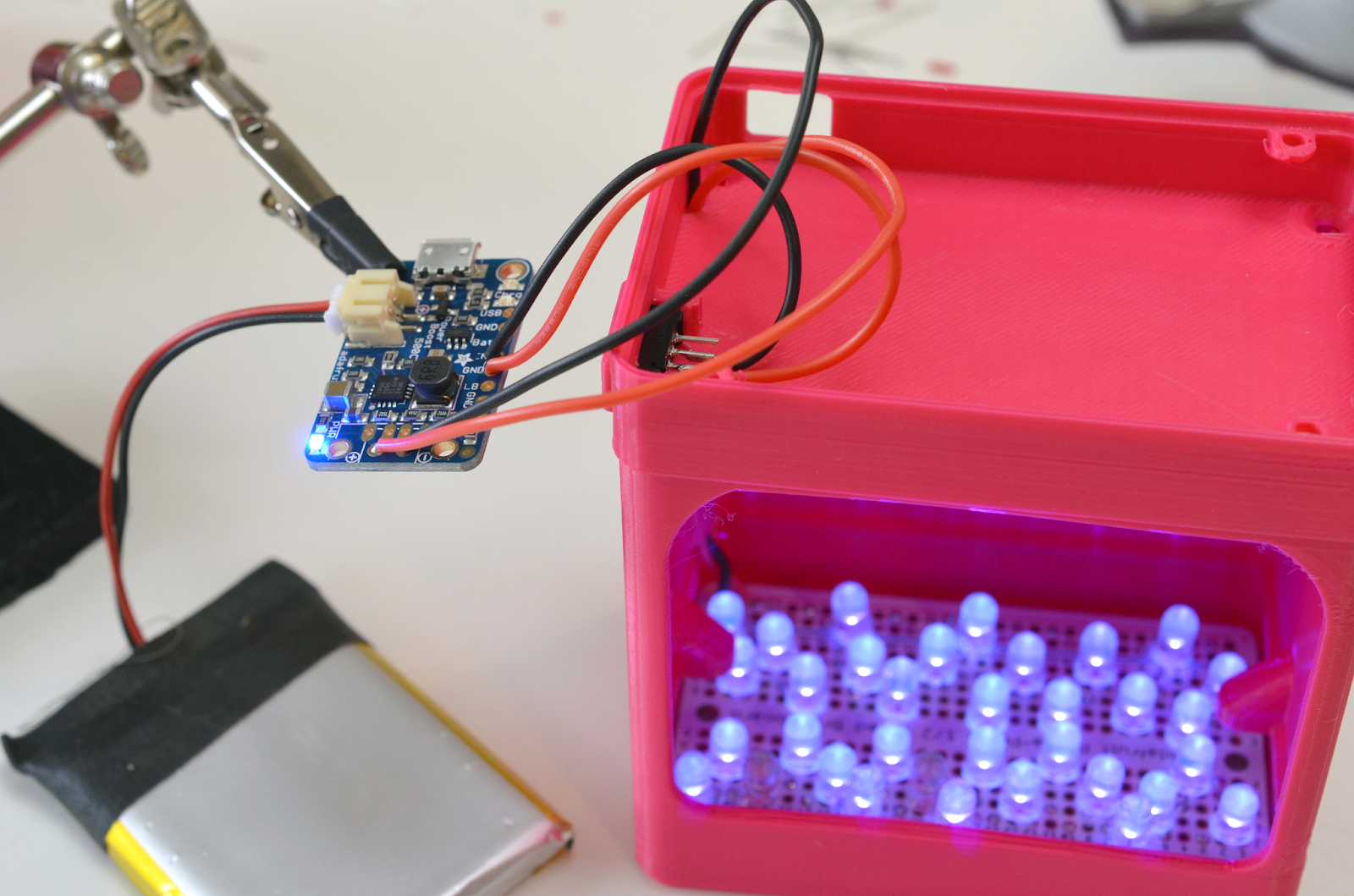

Зачистите и припаяйте провода, идущие от платы к выходам питания и заземления на PowerBoost. Подключите аккумулятор емкостью 2500 мАч к порту JST PowerBoost и активируйте ползунковый переключатель (рис. 11).
Убедитесь, что все ультрафиолетовые светодиоды работают. Если какие-то из них не горят, значит вы допустили ошибку в пайке. Пометьте маркером или кусочком клейкой ленты диоды, которые не работают. Отключите плату от аккумулятора и достаньте из корпуса лампы. Попытайтесь найти неактивные диоды, пока питание выключено и завершите все соединения, которые вы пропустили.
Рисунок 12. Закрепление первой детали основы.

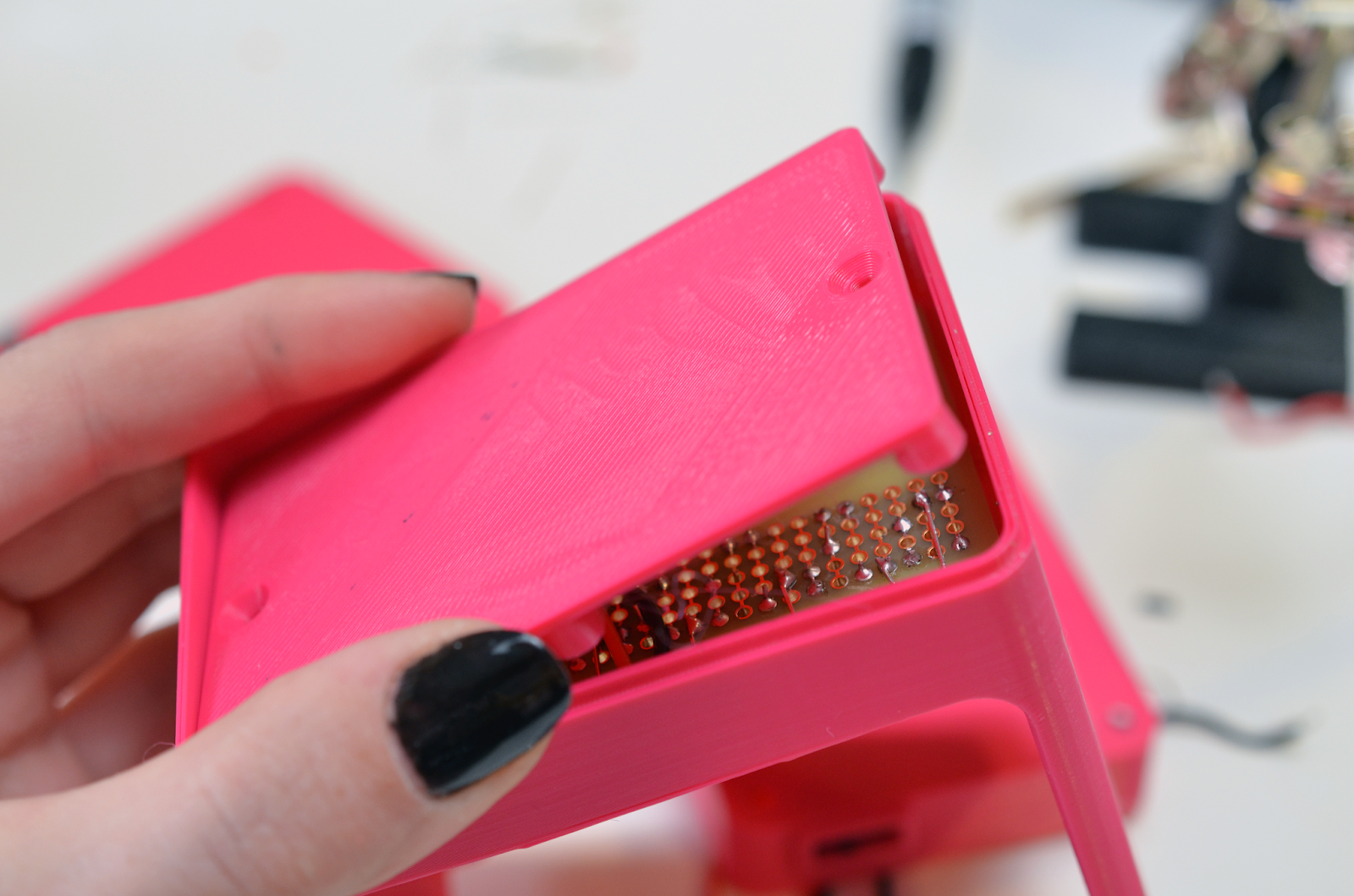

После проверки УФ-светодиодов закрепите заднюю панель над платой двумя крепёжными винтами (изображение 12).
Рисунок 13. Присоединение светоотражающей бумаги термоклеем.
С помощью термоклея присоедините светоотражающую бумагу к внутренней стороне основания лампы. Она необходима для равномерного распределения света по площади и эффективной сушки гель-лака. Не забудьте проделать отверстия для крепёжных винтов, как на рисунке 13.
Рисунок 14. Вкручивание крепёжных винтов
Закрепите основание крепёжными винтами. Под ним будут располагаться аккумулятор, ползунковый переключатель, усилитель мощности и провода.

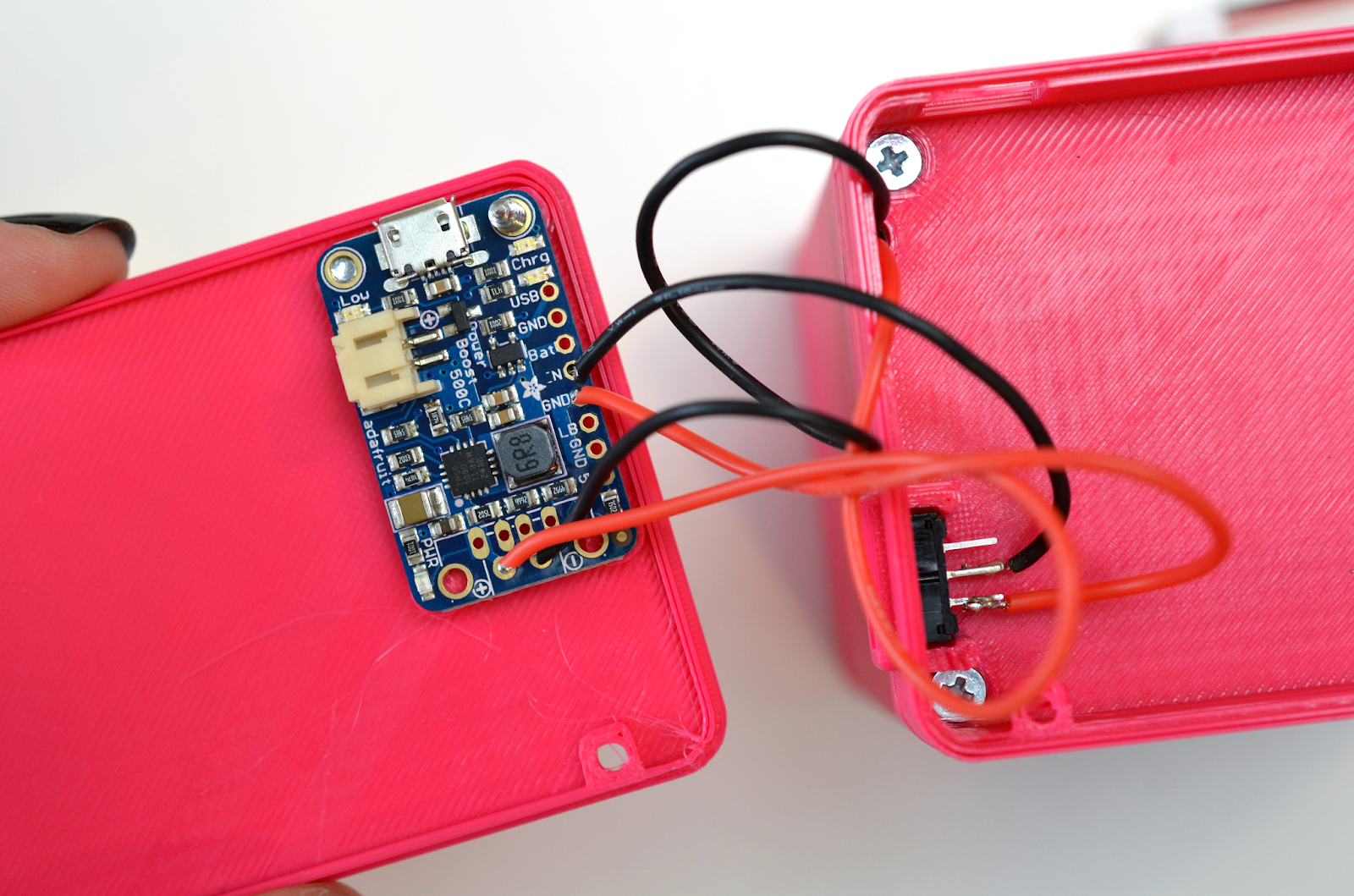

Рисунок 15. Размещение усилителя мощности.
Прикрепите PowerBoost к оставшейся детали двумя винтами. Используя встроенные монтажные отверстия (изображение 15).

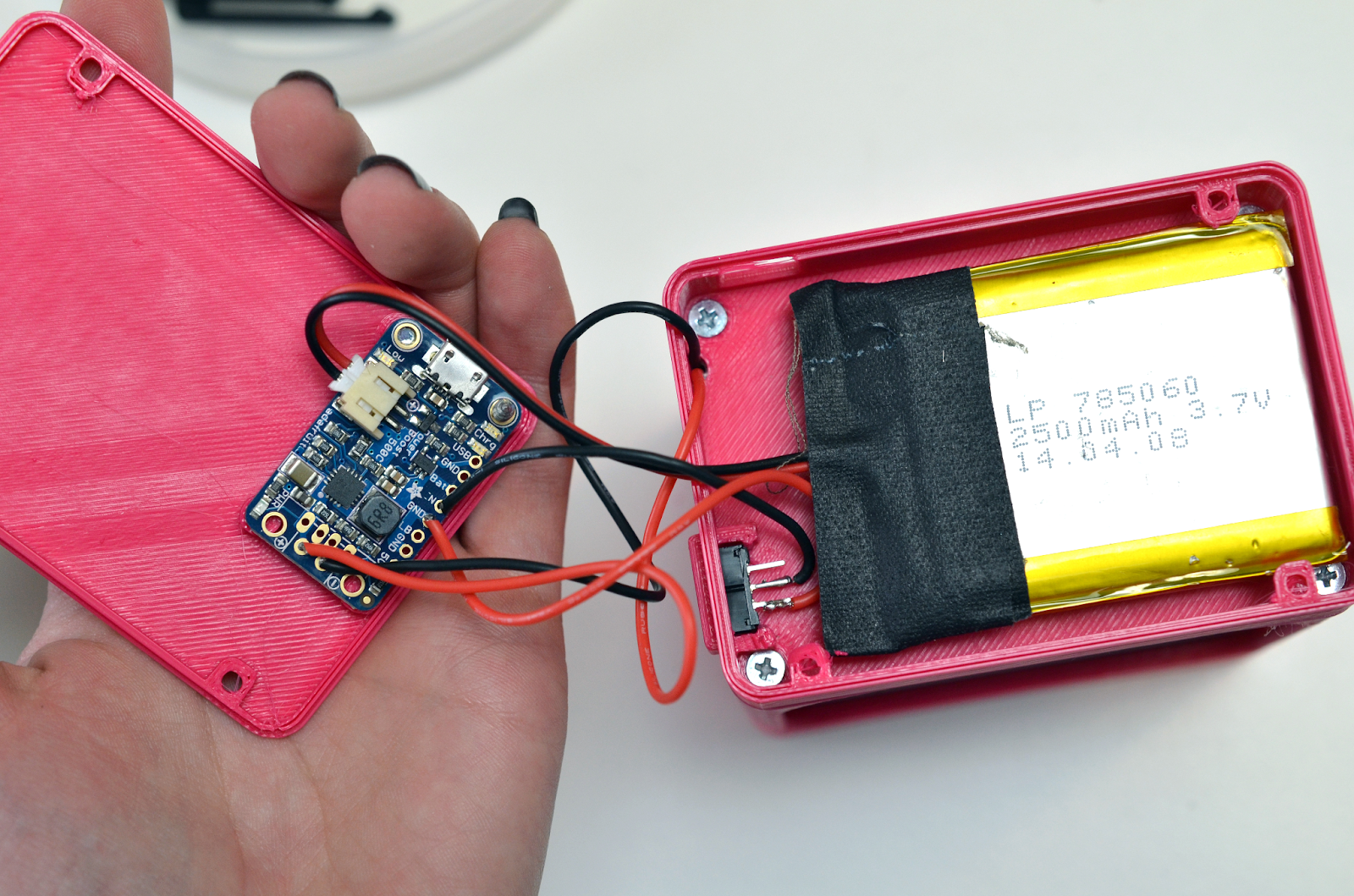

Рисунок 16. Литий-полимерный аккумулятор.
Для того чтобы закрепить аккумулятор внутри отсека, используйте клейкую ленту на основе вспененной ленты, иначе он будет дребезжать. Затем прикрепите крышку к корпусу лампы винтами. Обратите внимание на то, что они не должны быть слишком длинными и заостренными — могут проткнуть батарею.

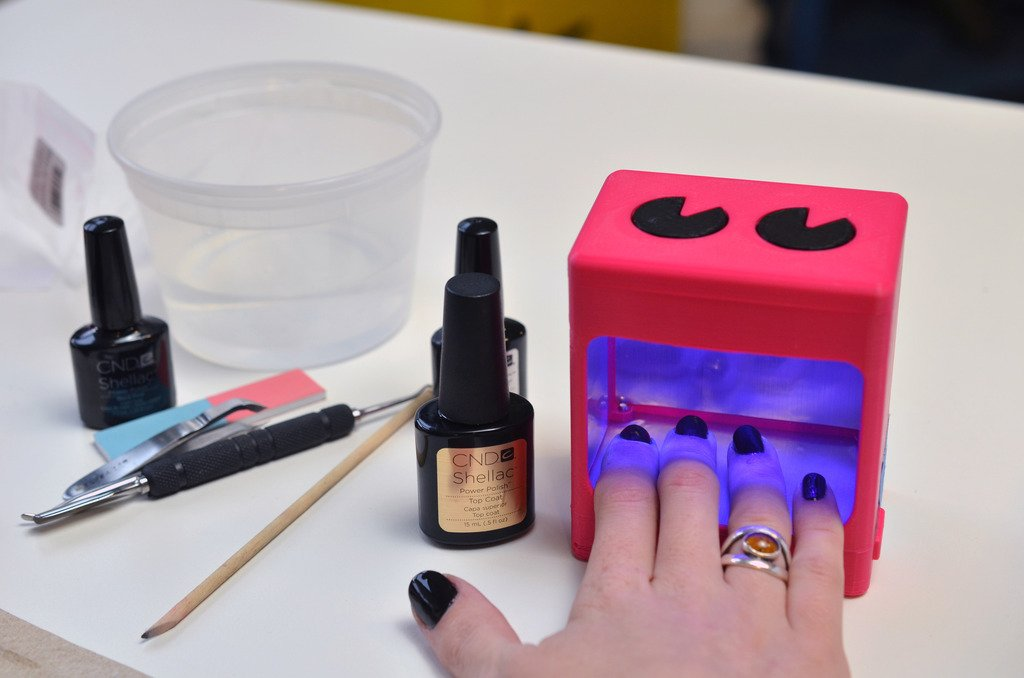

Рисунок 17. Готовая УФ-лампа.
Активируйте ползунковый переключатель и приступайте к маникюру. Для сушки каждого слоя требуется немного больше времени, чем для полноразмерной лампы. Используйте мобильный телефон в качестве таймера — один слой рекомендуется сушить две с половиной минуты. Для того чтобы зарядить аккумулятор, воспользуйтесь стандартным USB-проводом.
Рисунок 18. Зарядка аккумулятора.
Компактную лампу можно взять в дорогу — она с лёгкостью поместится в дамской сумке. А если вы соберётесь в длительное путешествие на поезде, можете предложить свои услуги соседям по купе и даже подзаработать! Присылайте фотографии своих сборок в наше сообщество ВКонтакте. Будем рады опубликовать ваши эксперименты!
