День Святого Валентина, или День Всех Влюблённых, ежегодно отмечают пары из самых разных стран и в каждом из этих уголков мира есть общая традиция — дарить друг другу подарки.
Часто мы сутками ломаем голову над тем, что подарить своей второй половинке, но решение никак не находится. Причин может быть много: проблемы с финансами, страх не угадать с подарком, нехватка знаний об объекте симпатии. В такой, казалось бы, безвыходной ситуации кто-то идёт срывать мамины цветы с подоконника, а кто-то вооружается инструментами и, в прямом смысле, берёт инициативу в свои руки.
В преддверии праздника, мы подобрали для вас несколько гайдов по созданию яркого и оригинального подарка для ваших подруги или друга. Для создания такого презента вам понадобятся инструменты, свободное время и, конечно же, терпение.
Светодиодные серьги
Этот оригинальный аксессуар, бесспорно, привлечёт внимание любого модника, ведь серьги будут светиться ярче любых бриллиантов и приковывать к себе завистливые взгляды.
Для того, чтобы работа шла безопасно и легко, вам понадобится следующее:
- паяльник с заостренным наконечником;
- проволока для пайки (малое сечение);
- оплётка для удаления припоя (не обязательна, но может понадобиться);
- пинцет (рекомендуется с заостренным концом).
Шаг 1: Проектирование схемы
Проектирование схемы является первым и самым важным шагом на пути к созданию украшения. Данный этап — канва всего проекта, и любая ошибка может привести к провалу.
Для создания схемы рекомендуется использовать программу EasyEDA. Достаточно ввести название в поисковик, и по первой же ссылке вы перейдёте в онлайн-редактор электрических схем. Далее перенесите все данные с приложенных выше скриншотов на свой проект.
Схема очень проста: в её основе 24 светодиода, работающих от батарейки «таблетки» CR1220, а также ползунковый переключатель (для включения/выключения).

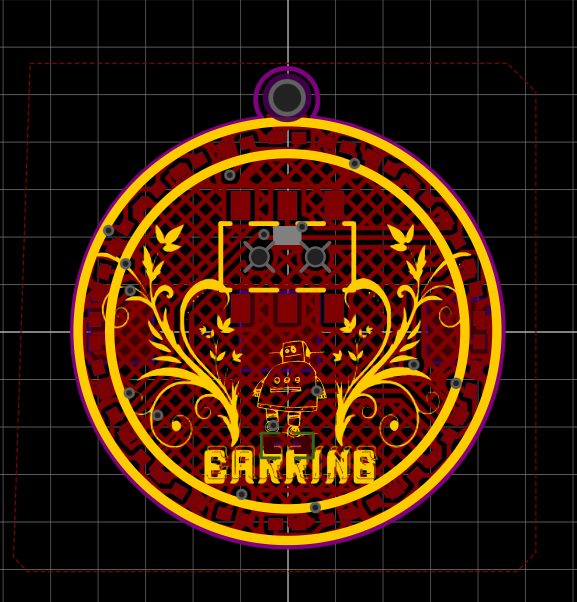

После того, как вы сделаете схему, переходите к печатной плате: сделайте контур в форме правильного круга (или в той, которую вы задумали), а затем нанесите заранее продуманный вами дизайн (имя, пожелание, рисунок и т.д.). Не забудьте сделать заготовку для крепления серьги к уху (обратите внимание на наш материал о технологии ЛУТ https://insighthub.ru/ru/technology/izgotovlenie-pechatnykh-plat).

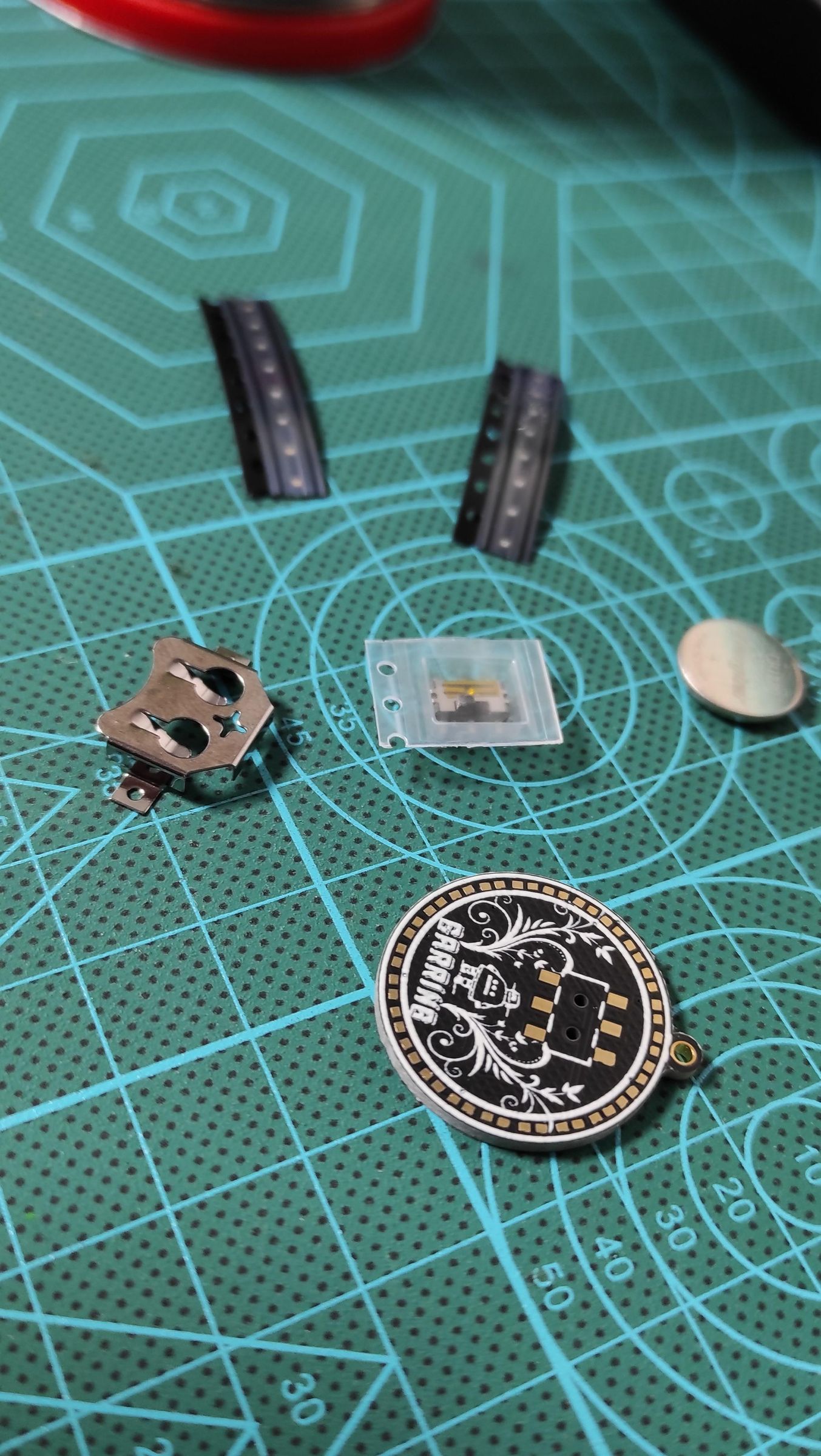

Шаг 2: Компоненты
- подготовленная нами печатная плата;
- держатель батарейки CR1220 Coin Cell;
- 24 светодиода;
- ползунковый переключатель SMD
- батарейка «таблетка».
Шаг 3: Сборка

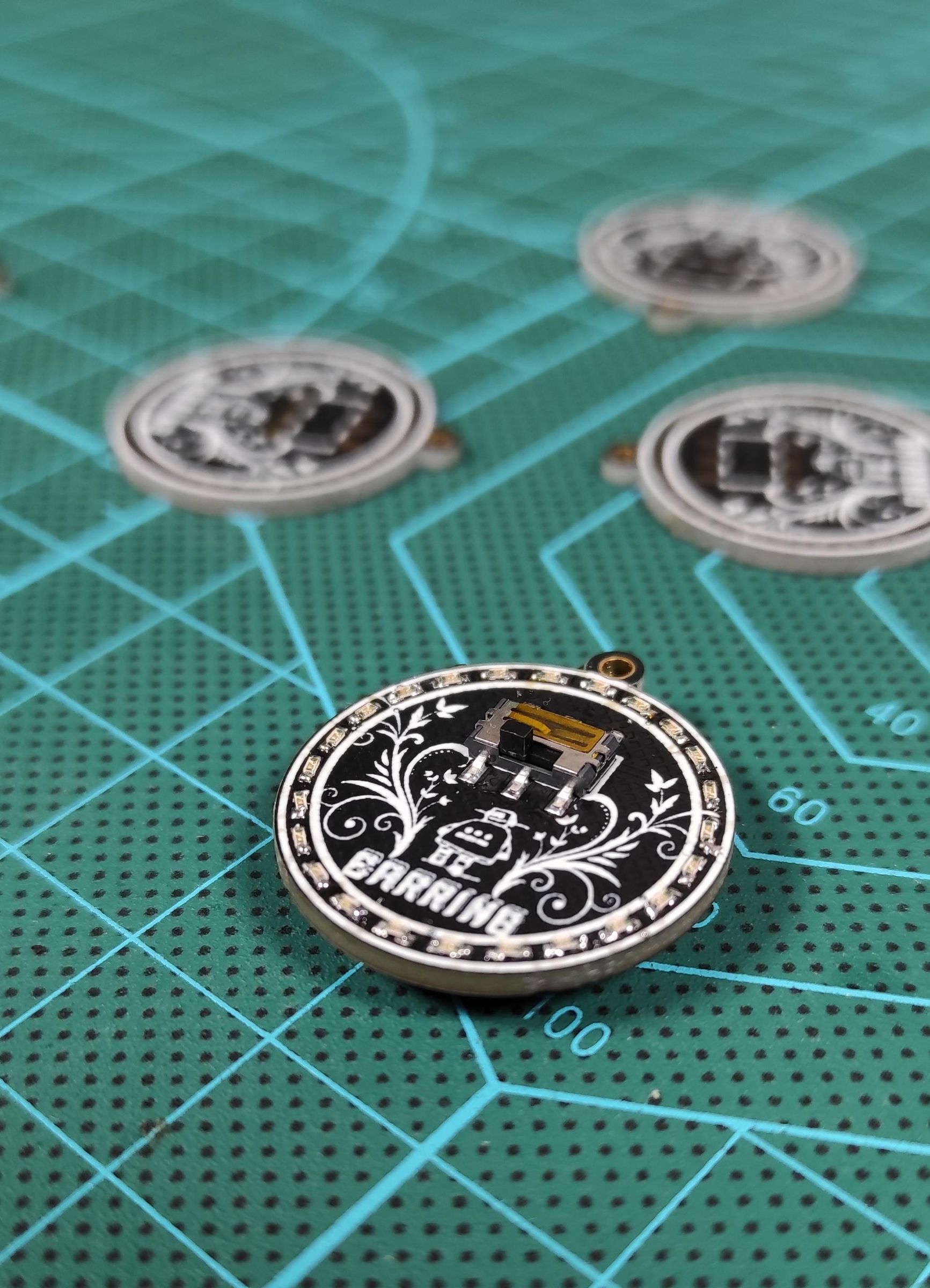

Изображение 1
Изображение 2

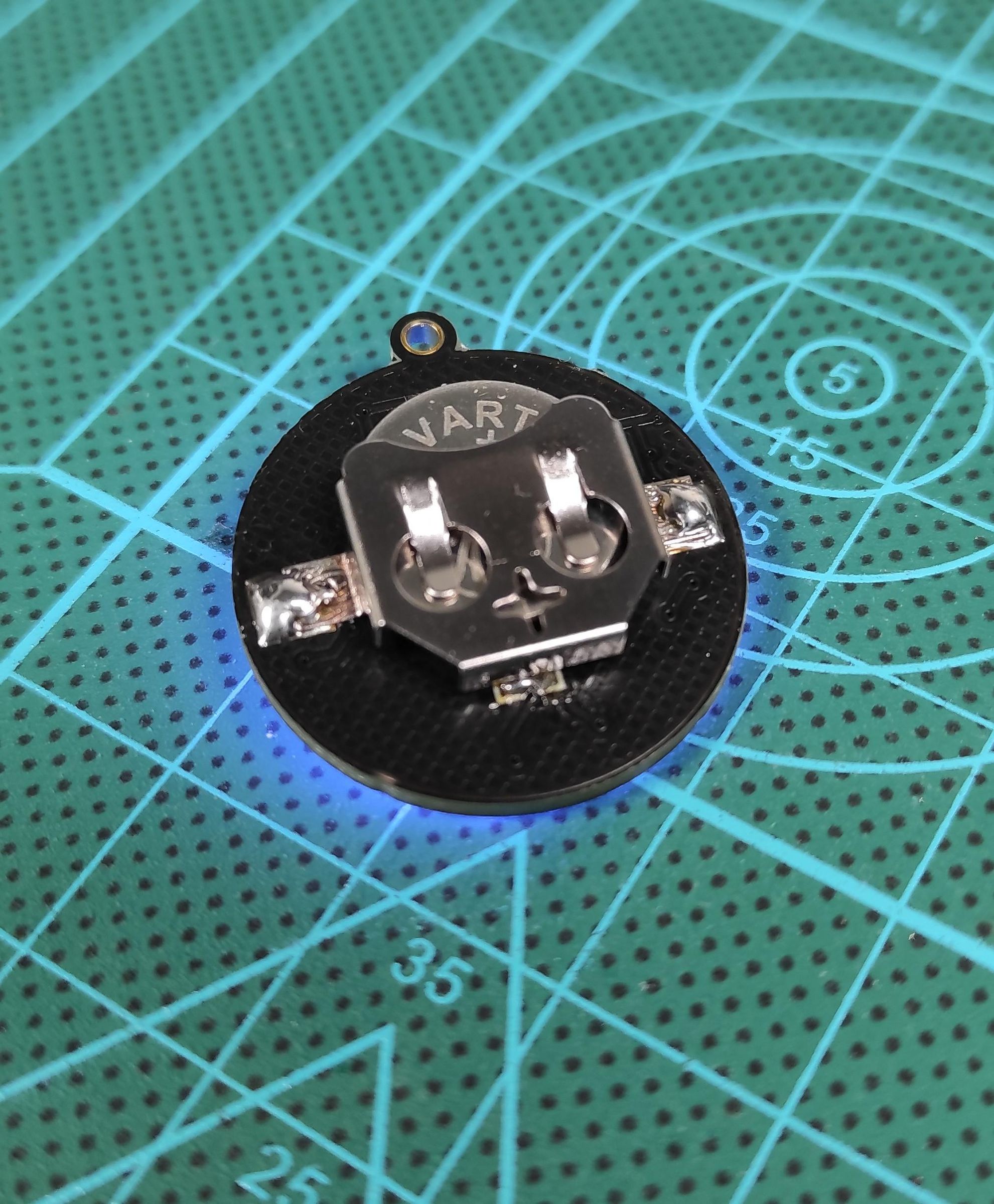

Наш следующий шаг — собрать все компоненты, используя инструменты, которые мы перечислили в самом начале статьи. Подключите к плате ползунковый переключатель так, как указано на изображении 1. Затем, с помощью клея или клейкой ленты, присоедините к обратной стороне серёжки держатель для батарейки.
Особое внимание стоит обратить на светодиоды — припаивать к ячейкам их нужно осторожно, чтобы не повредить. Есть риск сжечь светодиод паяльником, и для того, чтобы этого не случилось, мы заранее приготовили пинцет.
На плате видны вытравленные дорожки для установки светодиодов. Наша задача — правильно соединить контакты с внутренним и внешним кольцом.
Далее помещаем батарейку в держатель и проверяем исправность выполненной работы.

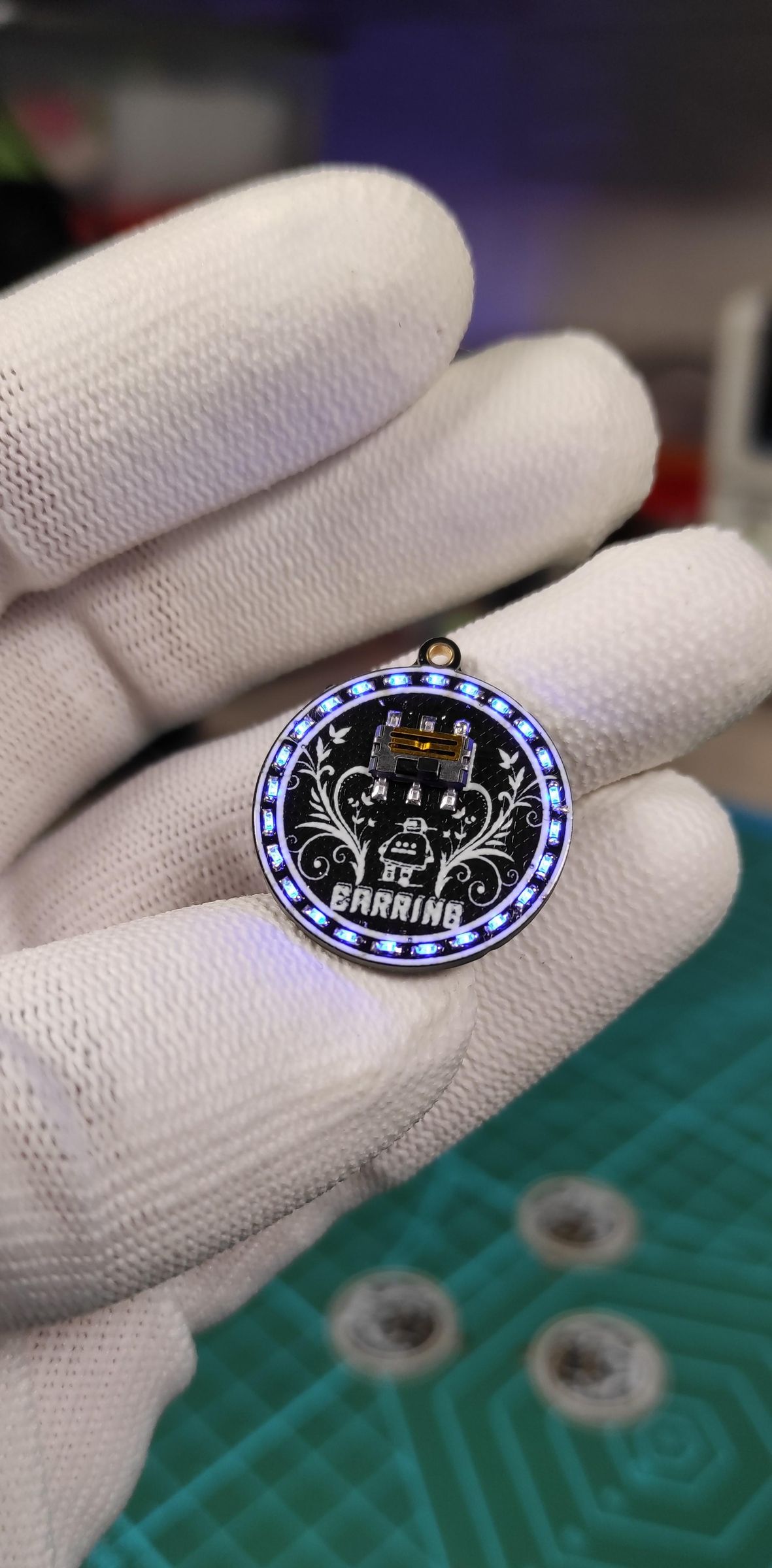

Шаг 4: Включайте и наслаждайтесь
После того, как одна серёжка будет готова, не забудьте сделать для неё пару. Можно поэкспериментировать с формой и, вместо правильного круга, сделать две половинки сердца.

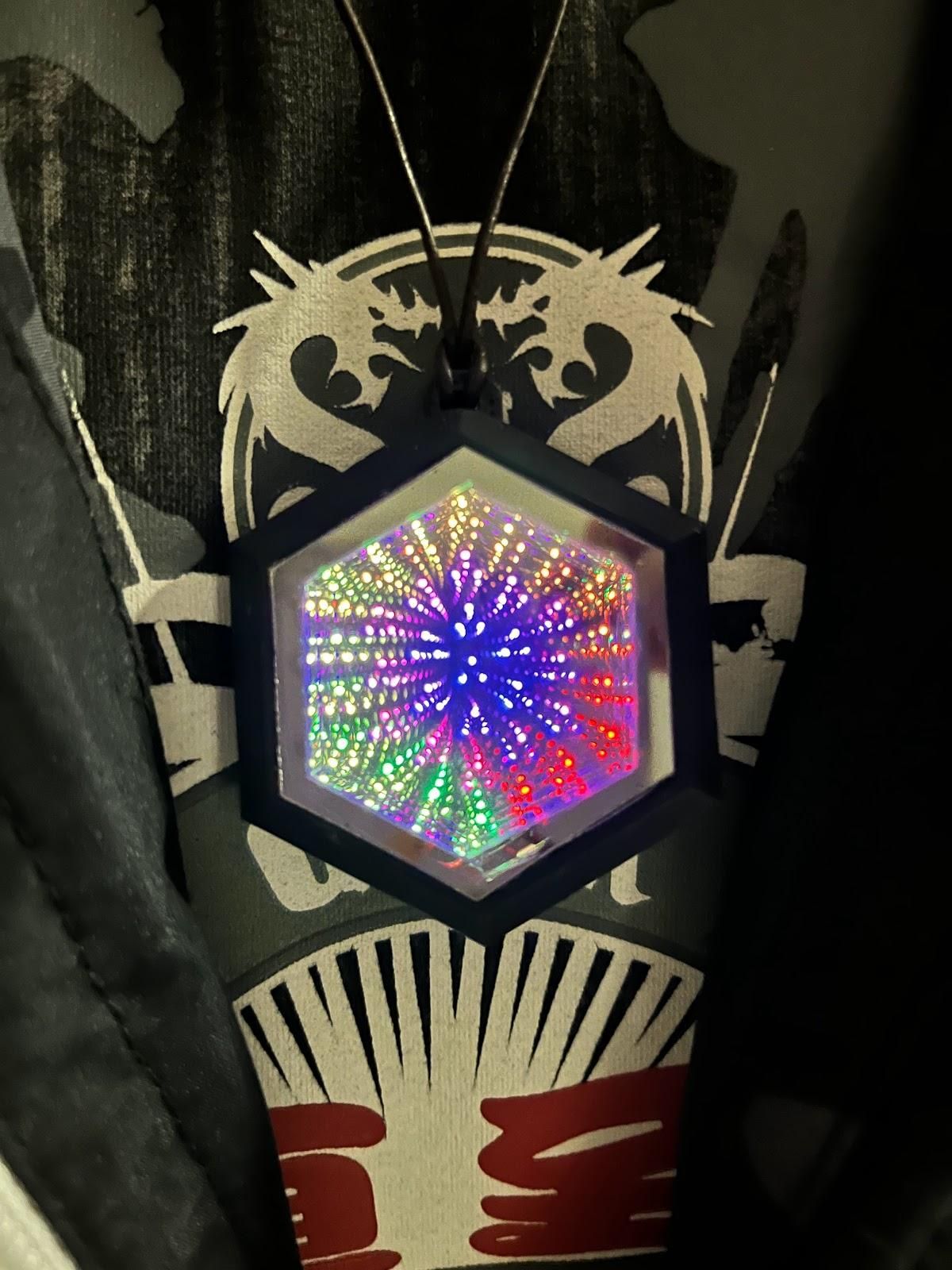

Кулон «Зеркало бесконечности»
Бесконечное зеркало — оптическая иллюзия, которая создаётся с помощью двух параллельных зеркал. Они создают эффект тоннеля, благодаря светодиодам, которые освещают их поверхность.
Такой оригинальный шестигранный кулон, моментально привлекающий внимание своим ярким внешним видом, станет отличным решением для подарка. Даже его название звучит как новая глава интригующего комикса о супер-героях. Такой презент понравится как девушкам, так и молодым людям.
ШАГ 1: Компоненты
Для создания этого шестиугольного кулона понадобятся следующие материалы:
- микроконтроллер ATtiny45-20SU;
- светодиодная плата HEX NeoPixel;
- сенсорный переключатель (10 мм);
- четыре литий-полимерных перезаряжаемых аккумулятора 3,7 в, 50 мАч, 360819;
- двухсторонний зеркальный акриловый лист (0,5 мм);
- плата для зарядки литий-ионных аккумуляторов;
- Qi модуль для беспроводной зарядки (28 мм);
- провода;
- печатная плата с шагом 1,27 мм;
- штыревые разъёмы.
Шаг 2: Дизайн
Для создания эффекта бесконечного зеркала, нужно оставить внутреннюю полость украшения пустой, следовательно, все детали мы можем размещать либо на обратной стороне кулона, либо под рамкой изделия.
Чтобы кулон был тонкий и компактный, мы будем использовать литий-ионные аккумуляторы. В этом проекте мы взяли четыре 360819 с четырёх сторон шестигранника, а с двух других сторон Charge Board.
Мы используем модуль для беспроводной зарядки и сенсорный переключатель, тем самым совершенствуя дизайн и избавляя изделие от лишних отверстий и ползунков.
Шаг 3: Выбор маски для светодиодов
Выбор маски будет зависеть только от вас, ведь мнение, какая из них лучше, очень субъективно. Отражение света платы Hex NeoPixel недостаточно яркое (например, если сравнивать с FibNano Infinity от itsMrJP). Наблюдается нехватка места для полноценного отражения светодиодов. Для того, чтобы сделать изделие ярче, можно использовать маску.
Напечатать её можно на 3D-принтере. На изображении выше представлены возможные варианты, которые будут для вас ориентиром, но окончательный выбор всегда остаётся за вами.
Далее в руководстве используется маска 0,6 мм с тройными отверстиями (0,6 мм — радиус, т.е. диаметр отверстия 1,2 мм).
Шаг 4: 3D-печать
Для того, чтобы получить готовые шаблоны для 3D-печати, перейдите по указанной ссылке и воспользуйтесь 3D-принтером:
https://www.thingiverse.com/thing:5225803

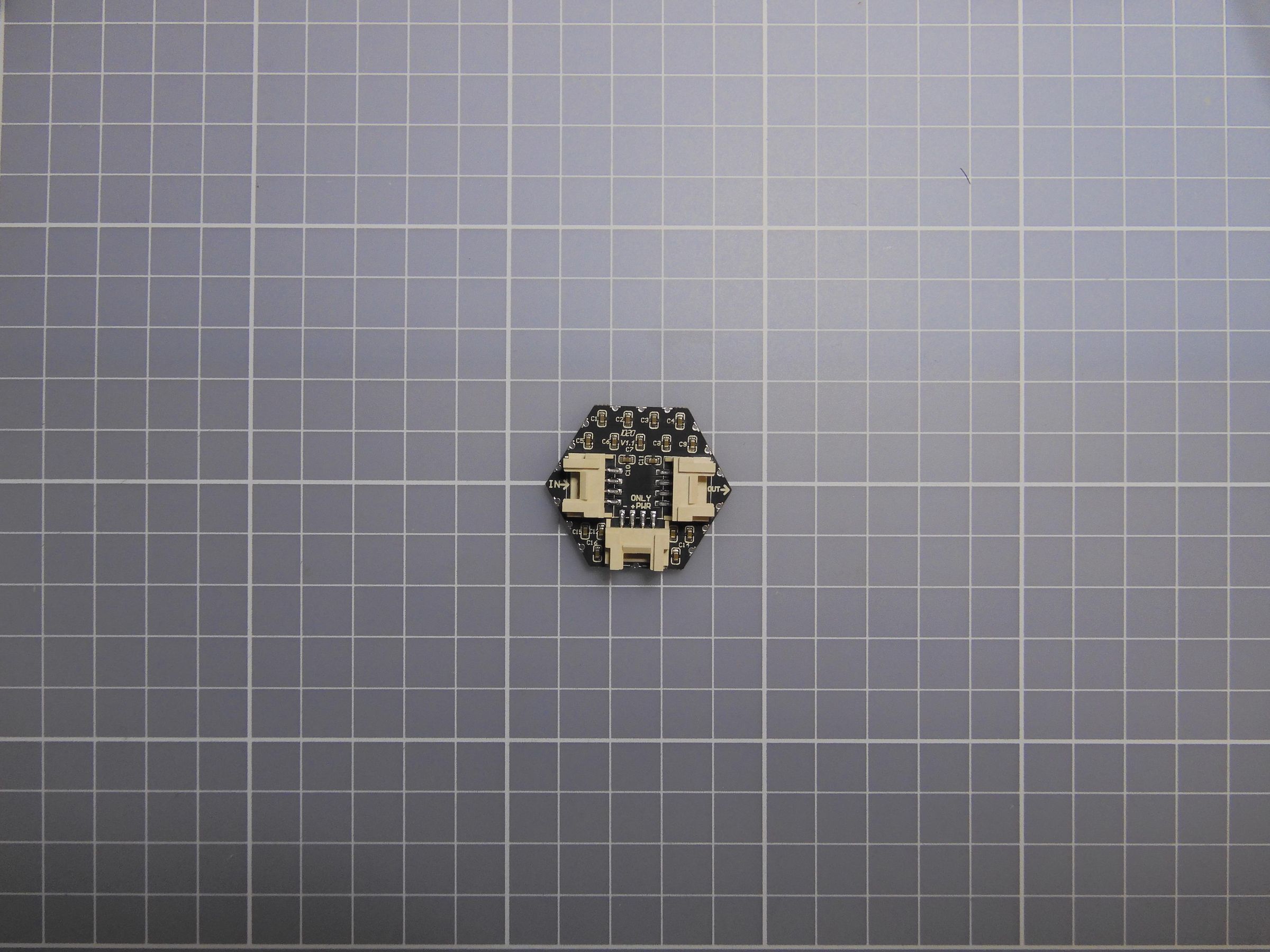

Шаг 5: Плата HEX NeoPixel
Разъёмы Grove на задней стороне светодиодной платы HEX NeoPixel выглядят громоздко и для начала нам нужно отпаять их.

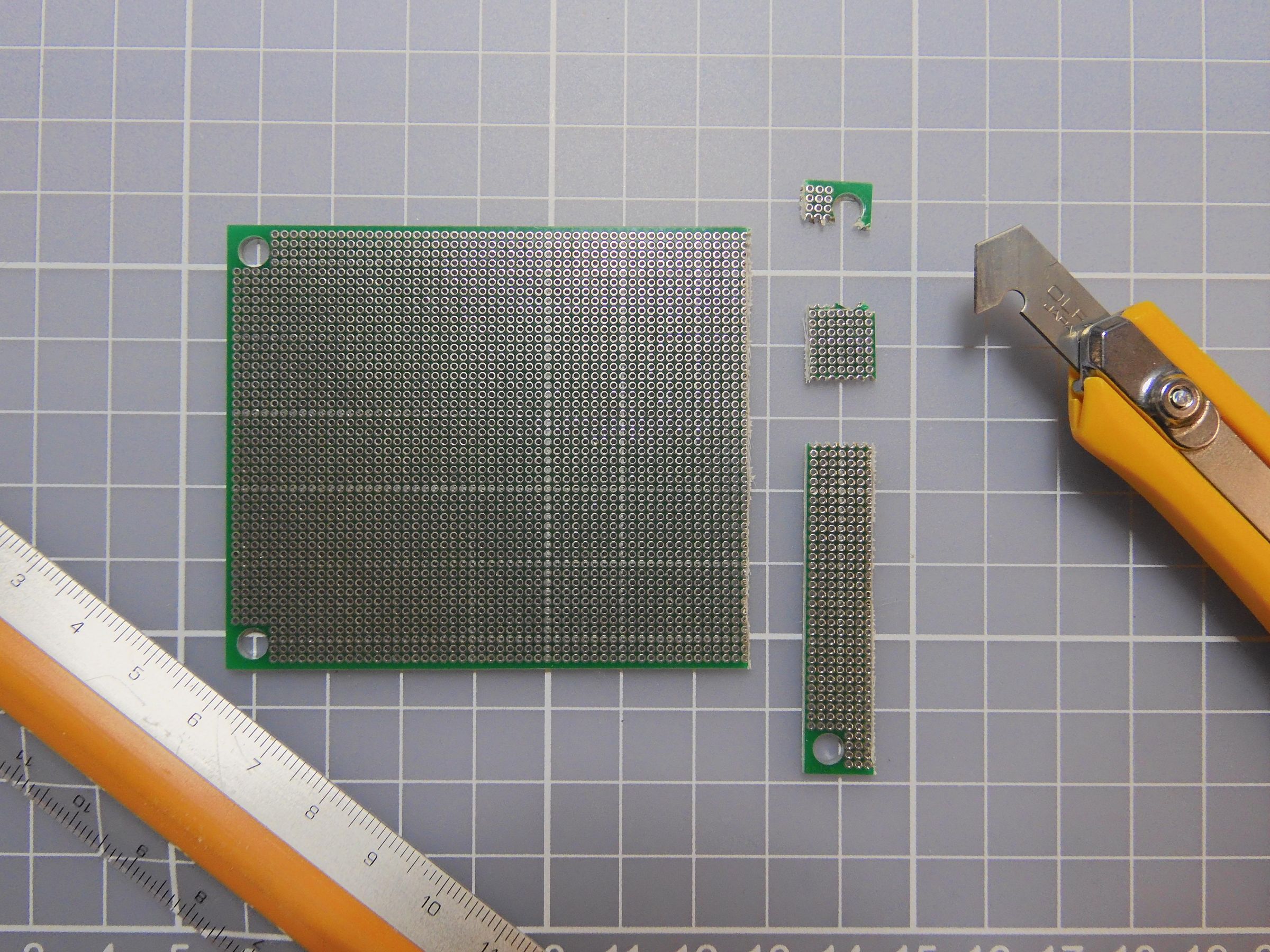

Шаг 6: Резкамакетной платы (необязательно)
Этот шаг необходим для создания дочерней платы MCU. Она контролирует изменения цвета Hex NeoPixel. Возможно, вам захочется время от времени менять дизайн изделия, поэтому лучше сделать так, чтобы микроконтроллер легко вынимался для перепрограммирования.
Обрежьте макетную плату с шагом 1,27 до размера отверстий 6x7.

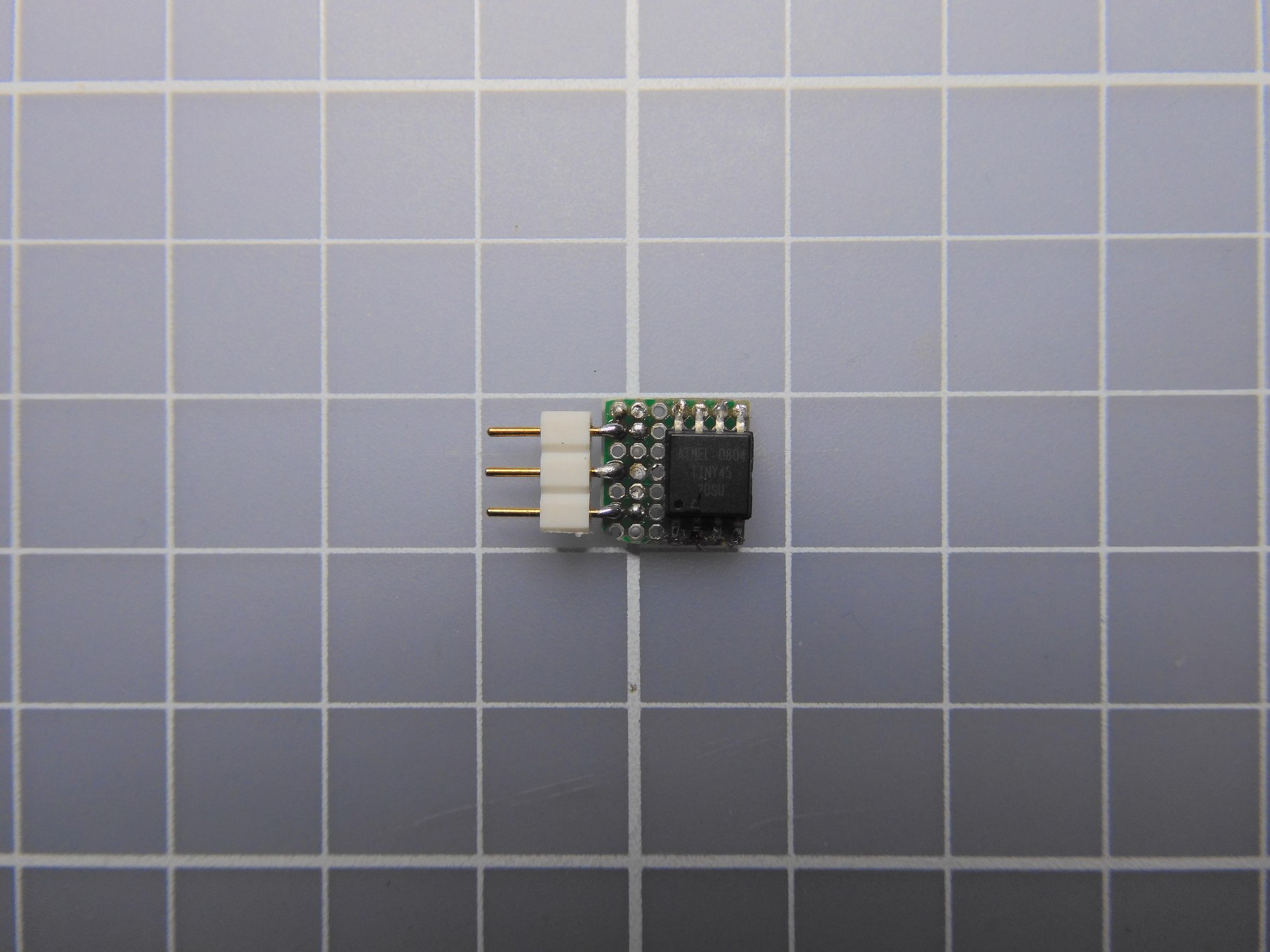

Шаг 7: Дочерняя плата MCU (необязательно)
Следующий этап — припаять MCU к печатной плате и подключить контакт питания и сигнальный контакт к разъёму (в качестве сигнального контакта используется PB3).
Шаг 8: Подготовка программного обеспечения
Скачайте и установите программу Arduino IDE, затем следуйте инструкциям по установке поддержки микроконтроллеров ATTinyCore.

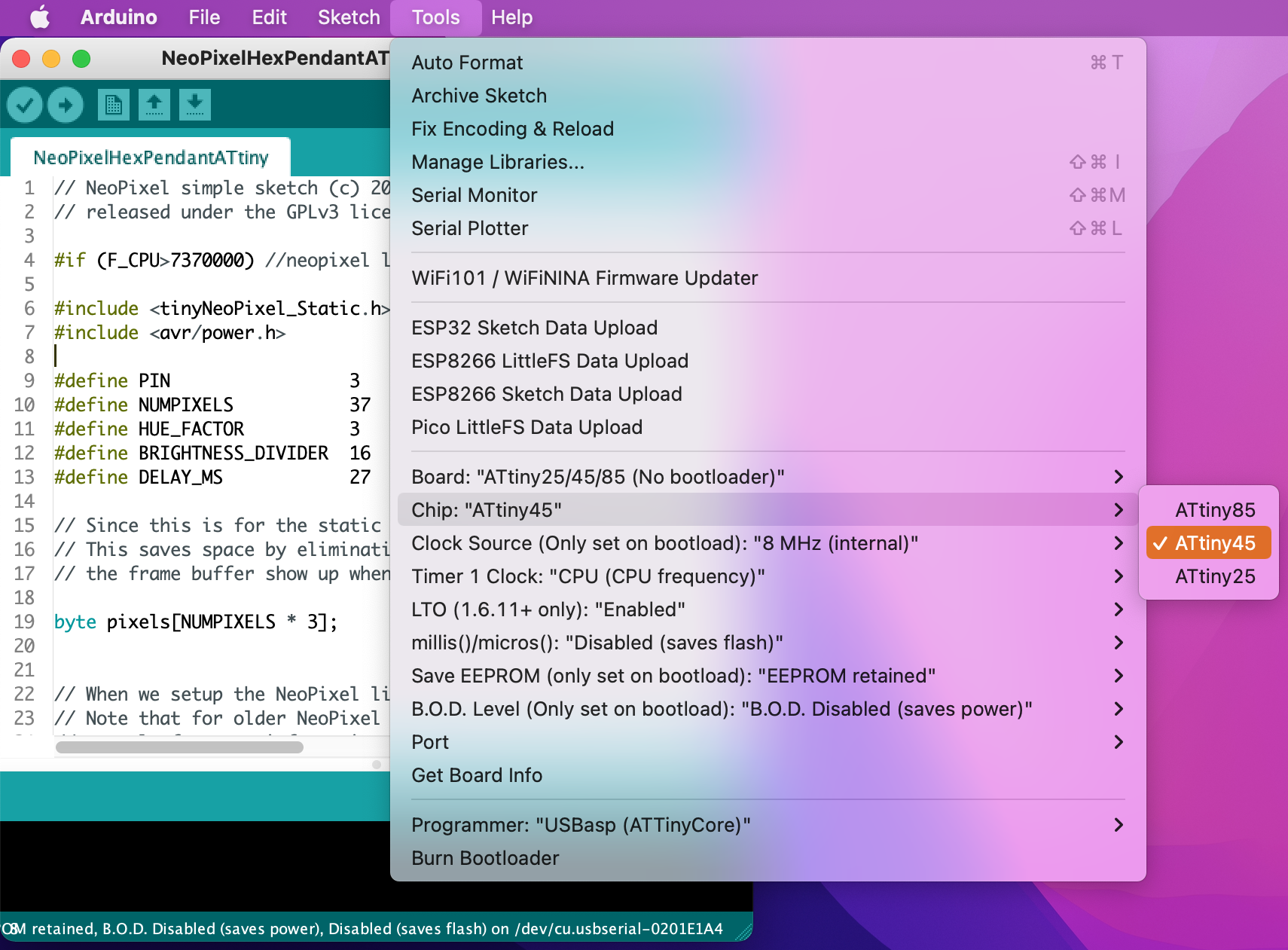

Шаг 9: Программа Arduino IDE
- загрузите исходный код с GitHub: https://github.com/moononournation/NeoPixelHexPendant.git.
- откройте NeoPixelHexPendantATtiny.ino в Arduino IDE.
- выберите плату: «ATtiny25/45/85 (без загрузчика)».
- выберите чип: «"ATtiny45»
- выберите тип соединения вашего интернет-провайдера
- подключите ATtiny45 к программатору ISP.
- нажмите «Загрузить»

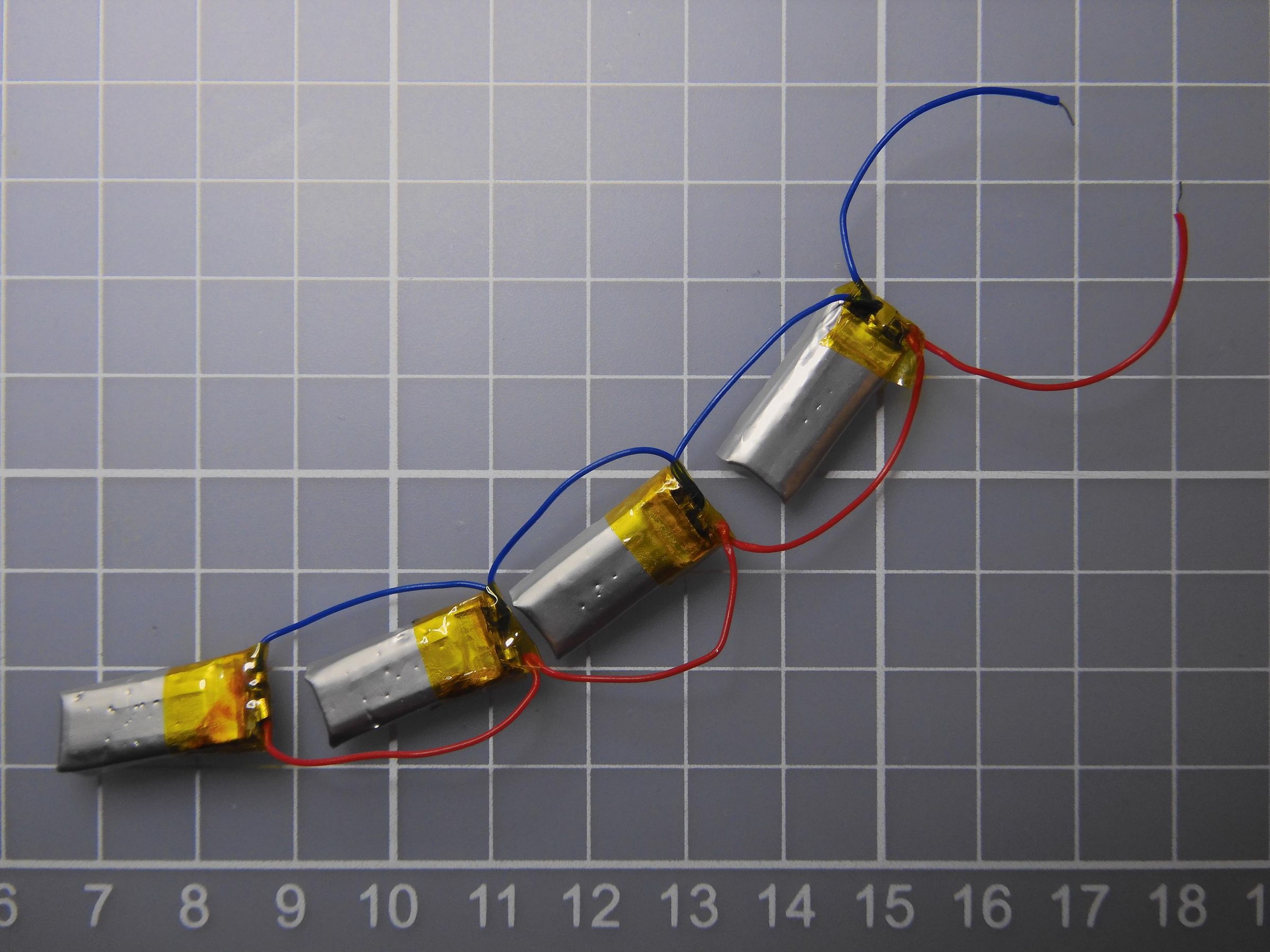

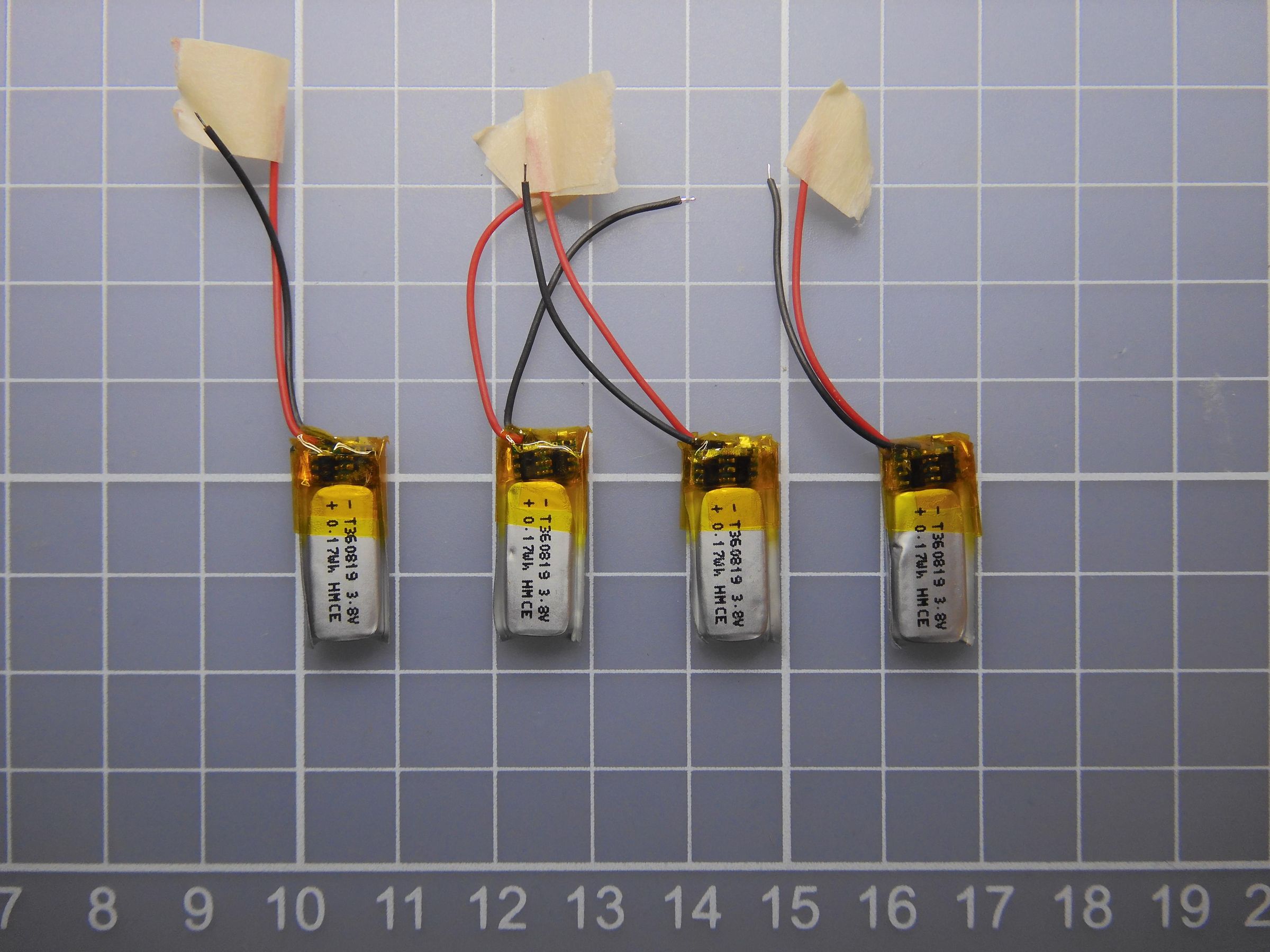

Шаг 10: Соедините аккумуляторы
Следующий этап — пайка аккумуляторов Lipo в одну цепь.
Важно! Не забывайте про правило «-» к «-», а «+» к «+», иначе это приведет к короткому замыканию и повреждению аккумуляторов.

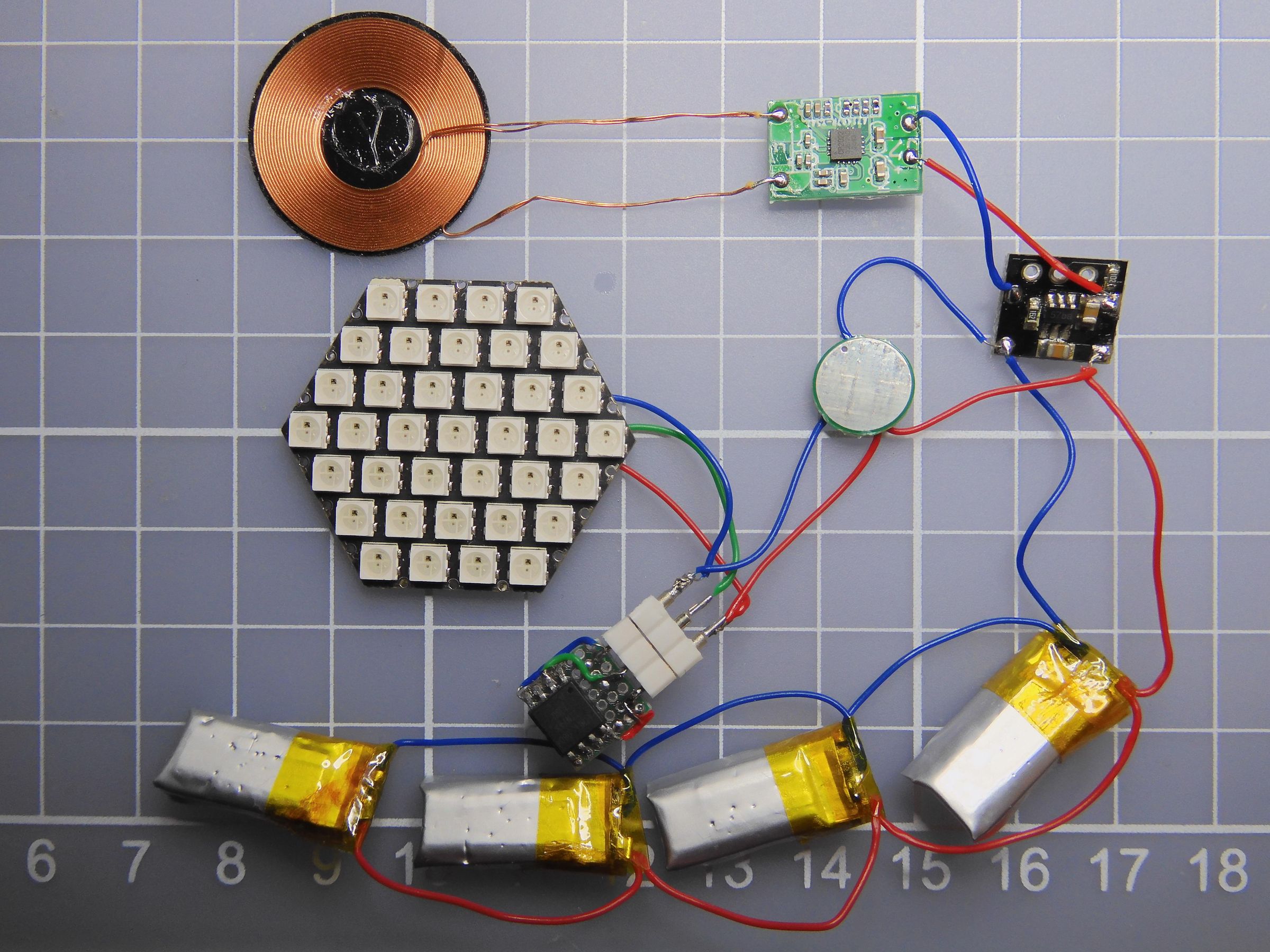

Шаг 11: Пайка
- подключите аккумуляторы Lipo к плате
- подключите контакты платы к модулю беспроводной зарядки
- убедитесь, что беспроводная зарядка работает
- соедините все остальные компоненты

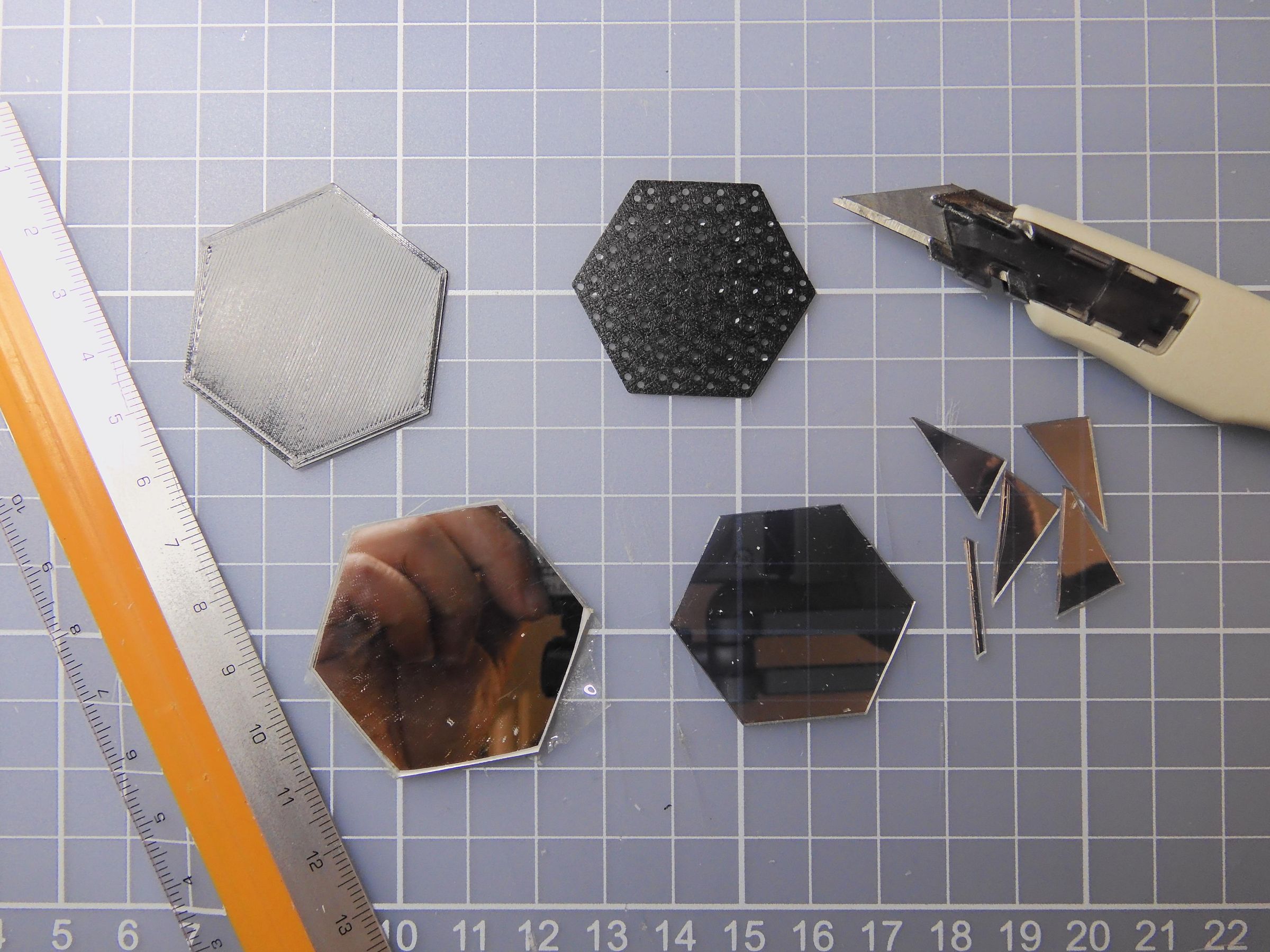

Шаг 12: Зеркало
Придайте акриловому зеркалу форму шестиугольника. Используйте корпус кулона и светодиодную плату в качестве шаблонов.
Шаг 13: Сборка
Разместите все компоненты внутри корпуса. Под рамкой расположите аккумуляторы, модуль беспроводной зарядки, платы. Спрячьте все провода под корпусом так, чтобы они не выходили за его рамки и не мешали дальнейшей сборке.
Шаг 14: Соединение зеркал
С помощью клея или клейкой ленты соедините большое зеркало с крышкой корпуса, затем
поместите светодиодную плату и маленькое зеркало на модуль Hex NeoPixel.

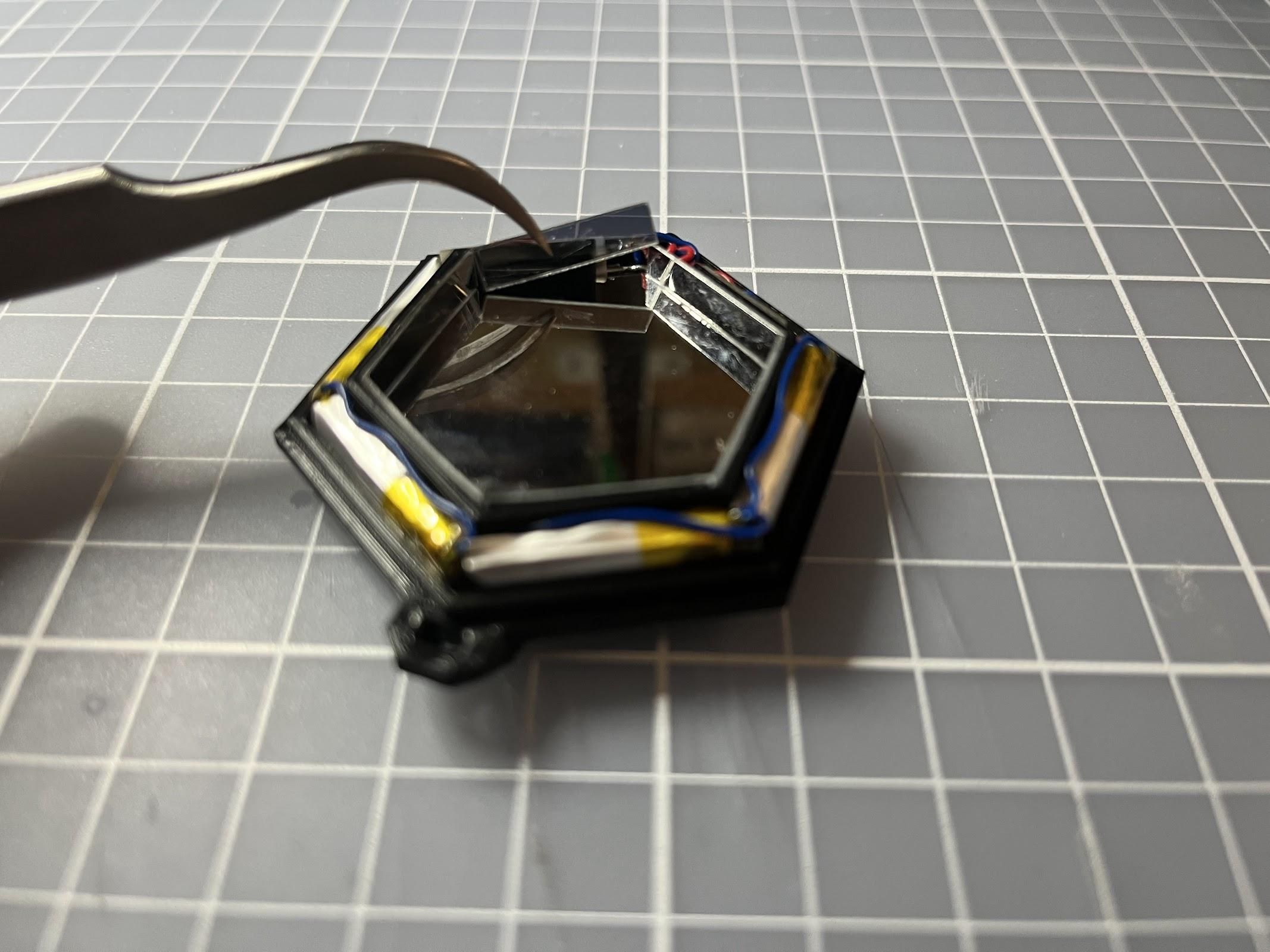

Шаг 15: Расширяем границы «Бесконечности»
Для того, чтобы сделать оптическую иллюзию более завораживающей, необходимо увеличить «тоннель». Для этого нужно прикрепить дополнительные зеркала к внутренним стенкам корпуса:
- вырежьте 6 прямоугольных зеркал 4 мм x 18 мм.
- с помощью клея или клейкой ленты присоедините детали к внутренней части корпуса кулона
Прикрепите крышку к корпусу, а затем проверьте работу сенсорного переключателя и светодиодов.

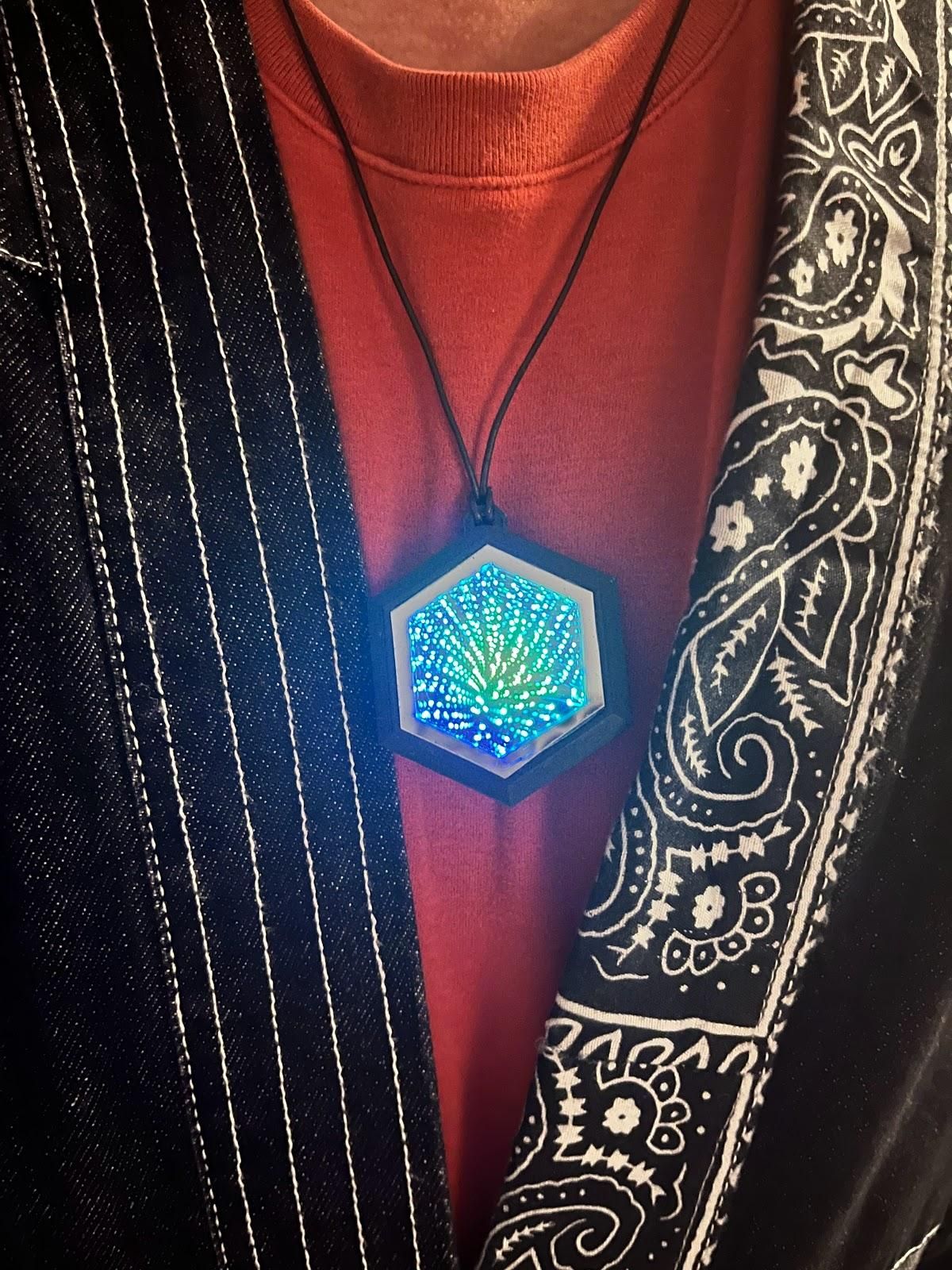

Шаг 16: Последние штрихи
Завершающий этап сборки — поиск подходящей цепочки/шнурка.

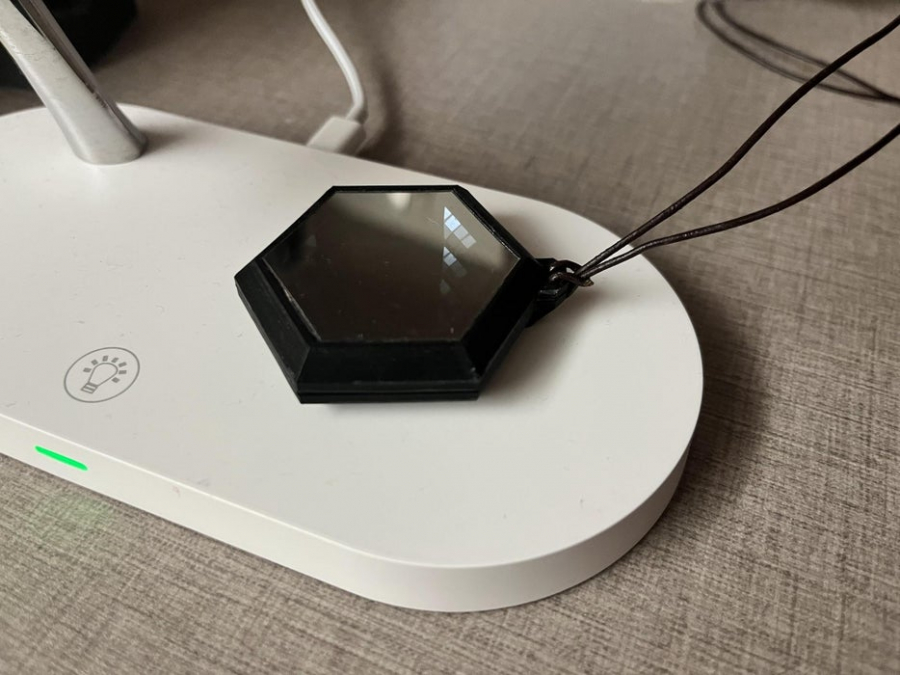

Шаг 17: Проверьте зарядку
Поместите шестигранный кулон на зарядное устройство Qi.
Шаг 18: Защита от дождя
Поскольку наше изделие не имеет отверстий, оно потенциально защищено от дождя, но вы можете нанести немного клея на зазор крышки для большей безопасности. Однако, сначала стоит убедиться, что все функции работают хорошо, ведь после склейки открыть крышку будет весьма проблематично.
Пришло время показать нам, что у вас получилось! Предлагаем не откладывать создание подарков и заняться этим прямо сегодня, ведь 14 февраля и 8 марта не за горами! Присылайте нам фотографии изделий, которые у вас получились (https://www.instagram.com/in_hub/) — мы будем рады похвастаться вашими достижениями!
