Если вы хотите удивить своего ребёнка оригинальным и технологичным подарком, который не сравнится ни с одной игрушкой в его коллекции — этот гайд для вас. В нём несколько интересных сборок для тех, кто любит подарки, сделанные своими руками.
На вашей домашней полке наверняка хранится пара-тройка старых игрушечных автомобилей или вертолётов, которые давно утратили лоск и работоспособность. Настало время усовершенствовать их и презентовать детям в качестве подарка ко дню рождения или на 23 февраля.

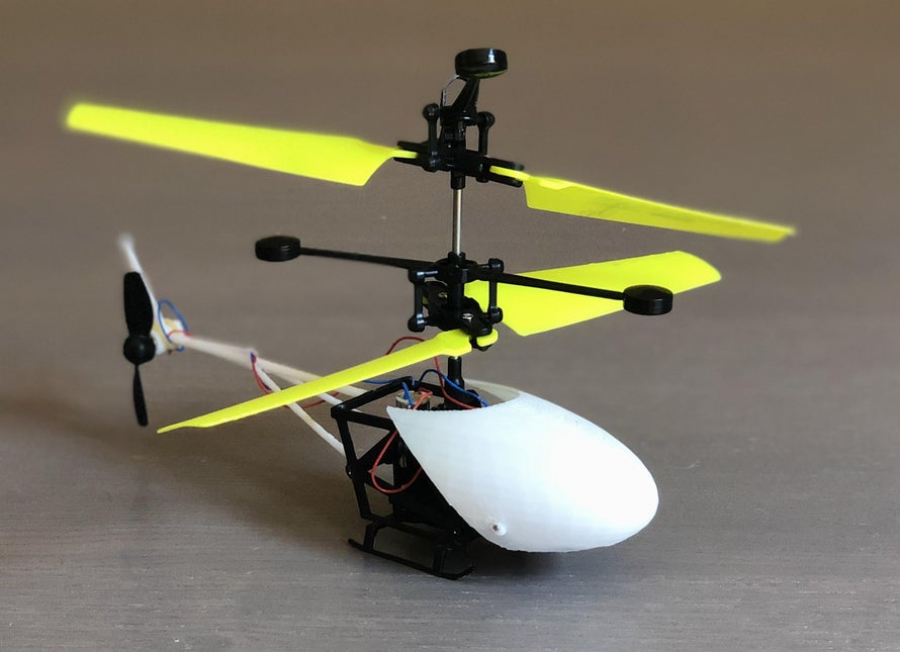

Радиоуправляемый вертолёт
Из старых деталей поломанной игрушки всегда можно сделать новую, которая будет гораздо лучше предыдущей. В этом гайде мы расскажем о том, как из недорогой нефункциональной модели собрать отличный радиоуправляемый вертолёт. Проект сделан в Tinkercad.

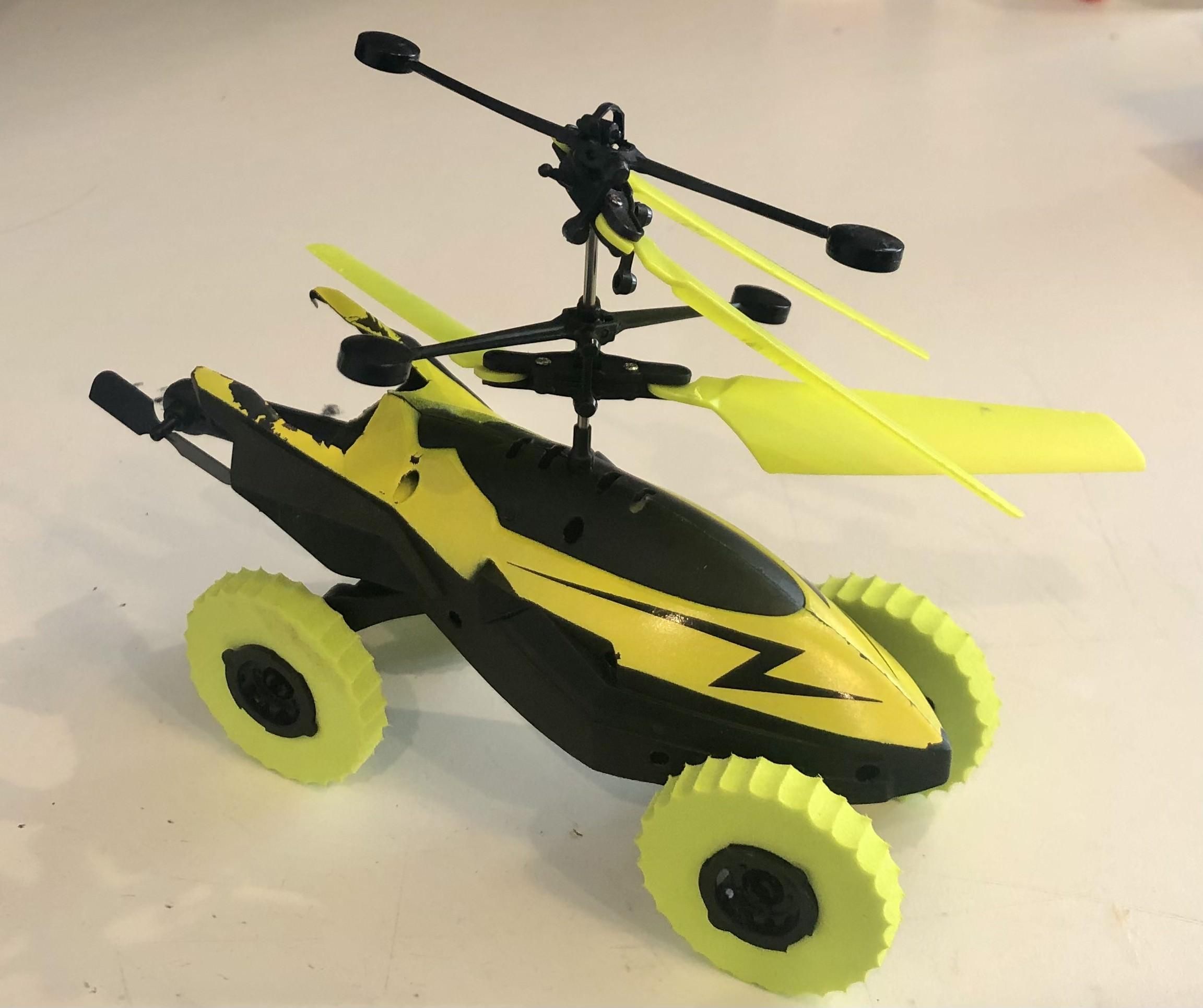

В качестве корпуса нам понадобится игрушка Xvb Sky Wheels Helicar на пульте управления, которую можно заказать в интернете за 5 долларов. Модель плохо развивает скорость, медленно набирает высоту и подходит для использования детям до 5 лет. Мы расскажем, как из представленной детской игрушки сделать скоростной вертолёт.
Материалы
Рисунок 1
- 3D-принтер;
- два цветных мотка пластиковых нитей для 3D-принтера (далее в проекте используются черные и белые);
- три винта М1;
- стальной стержень (33 мм);
- супер-клей;
- небольшая прозрачная резинка (ширина 8-10 мм);
- скотч или клейкая лента;
- Xvb Sky Wheels Helicar — игрушка на дистанционном управлении.
Шаг 1: Дизайн в Tinkercad
Рисунок 2
Детали вертолёта можно рассмотреть выше — на макете, сделанном в Tinkercad. При желании вы можете создать собственный дизайн вертолёта, опираясь на наше руководство.
Шаг 2: Разборка старого вертолета
Рисунок 3
- открутите семь винтов М1 с корпуса игрушки;
- аккуратно разделите изделие на две части;
- вытащите пропеллер и все электронные компоненты игрушки.

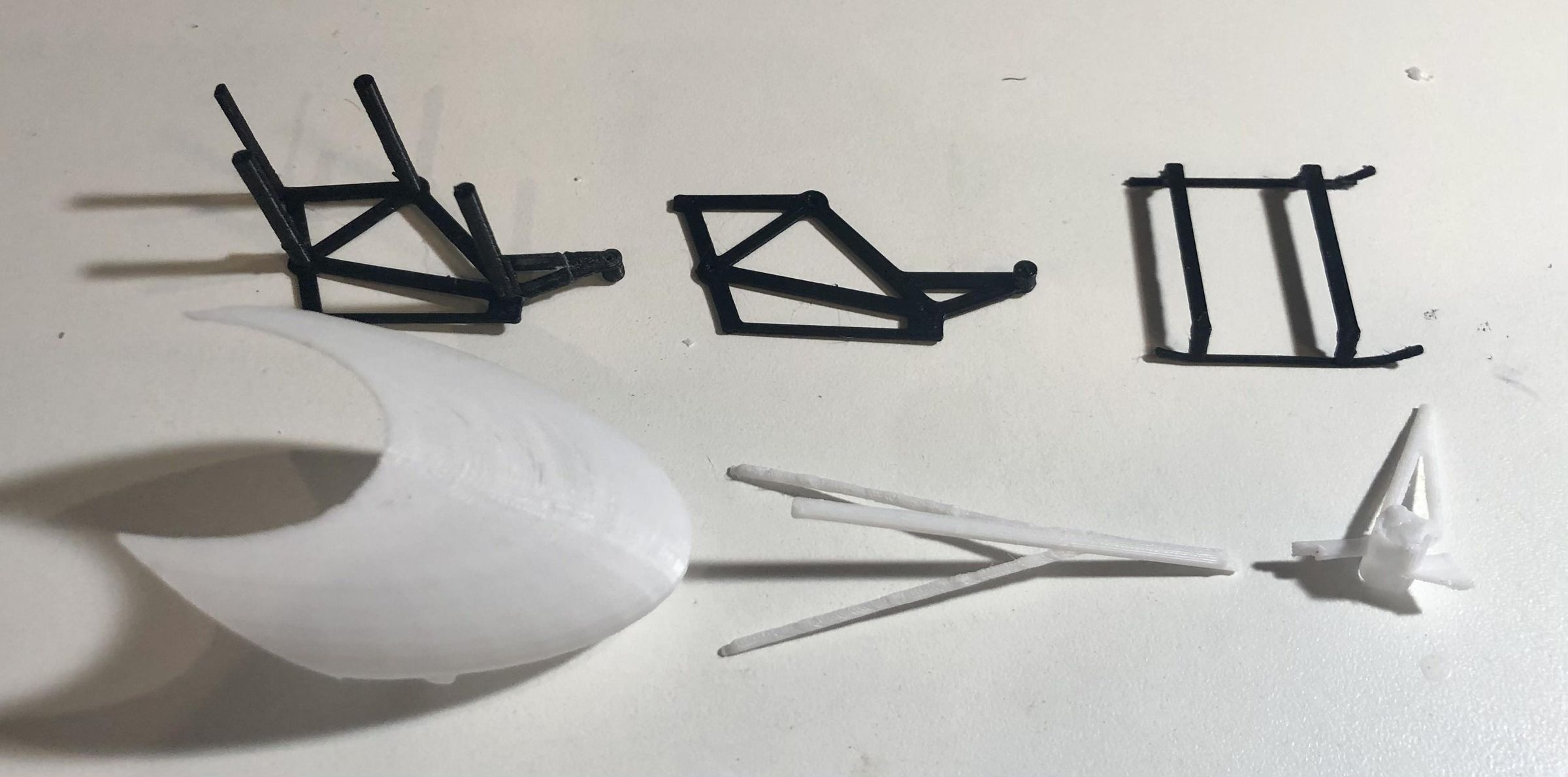

Шаг 3: Распечатайте детали
Рисунок 4
Корпус, хвостовая балка и сам хвост будут напечатаны белым цветом, а две рамки и шасси чёрным (вы можете использовать свои цвета). Также, нам потребуются опоры. Рекомендуемая высота слоя 0,15 — 0,2 мм.
Ниже приведены ссылки на 3D-заготовки, которые вам необходимо напечатать.
Рамы:
https://content.instructables.com/ORIG/FJ1/ZZTS/KS62PR0Q/FJ1ZZTSKS62PR0Q.stl
https://content.instructables.com/ORIG/F7Y/MDDK/KS62PR0R/F7YMDDKKS62PR0R.stl
Шасси:
https://content.instructables.com/ORIG/F6I/YSXA/KS62PR0S/F6IYSXAKS62PR0S.stl
Хвостовая балка:
https://content.instructables.com/ORIG/F0X/RAIX/KS62PR0U/F0XRAIXKS62PR0U.stl
Хвост:
https://content.instructables.com/ORIG/FRT/AVH3/KS62PR0T/FRTAVH3KS62PR0T.stl
Шаг 4: Сборка основного корпуса и пропеллера
Будьте внимательны, выполняйте сборку поэтапно:
1. вставьте узел пропеллера в раму №1;
Рисунок 5
2. соедините рамы №1 и №2;
Рисунок 6

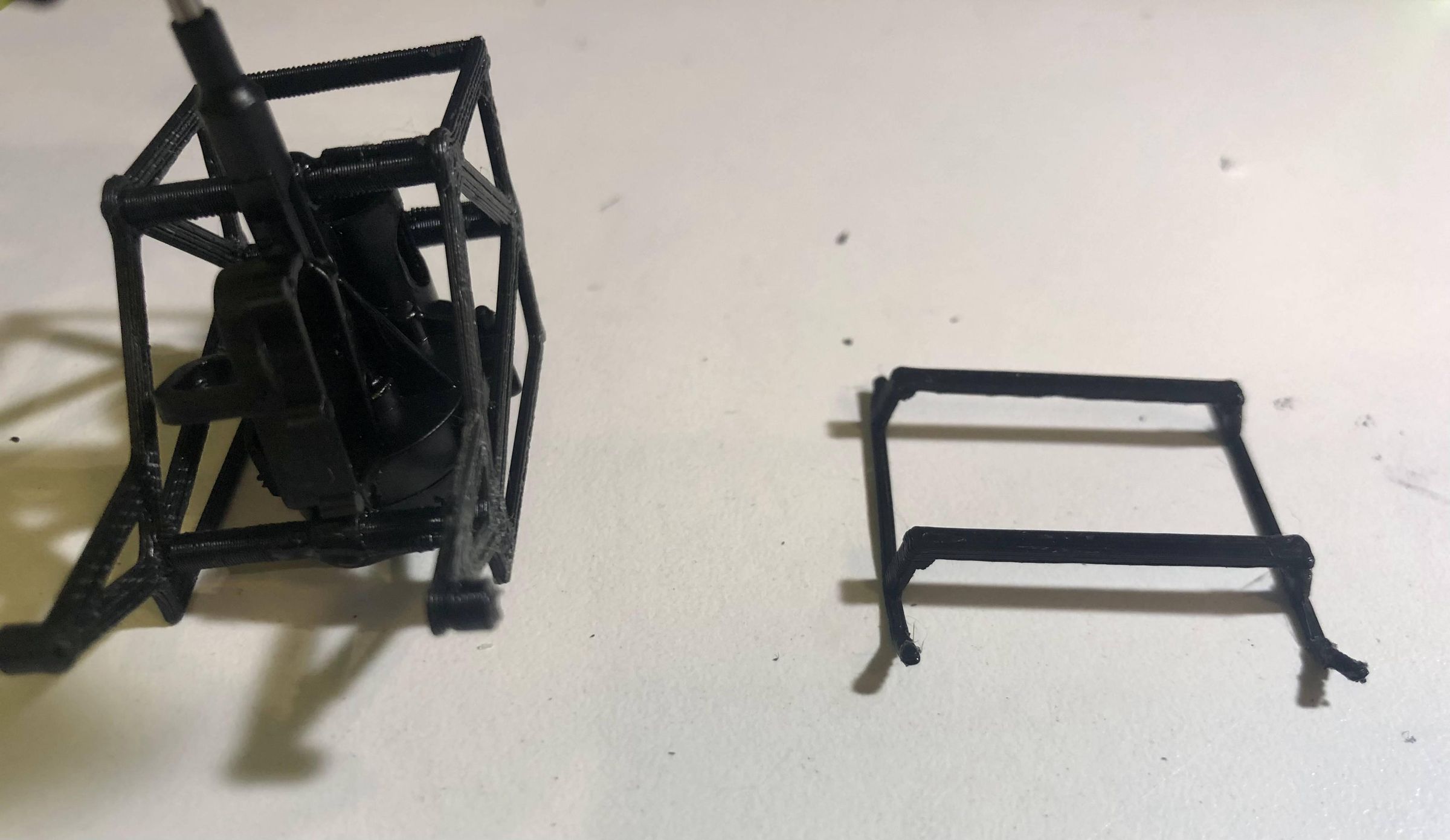

3. приклейте шасси к нижней части рамы;
Рисунок 7

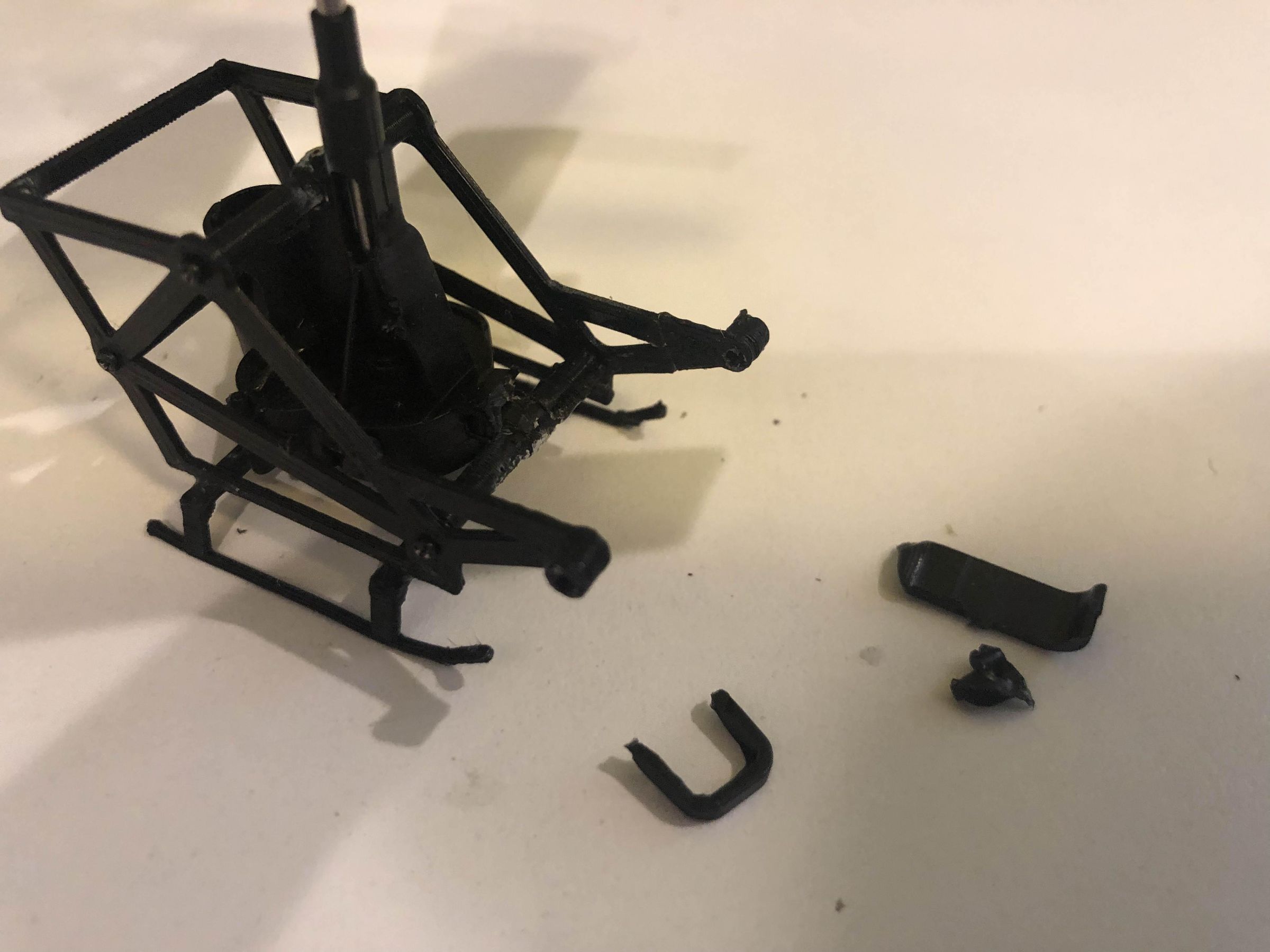

4. отрежьте держатель батареи;
Рисунок 8

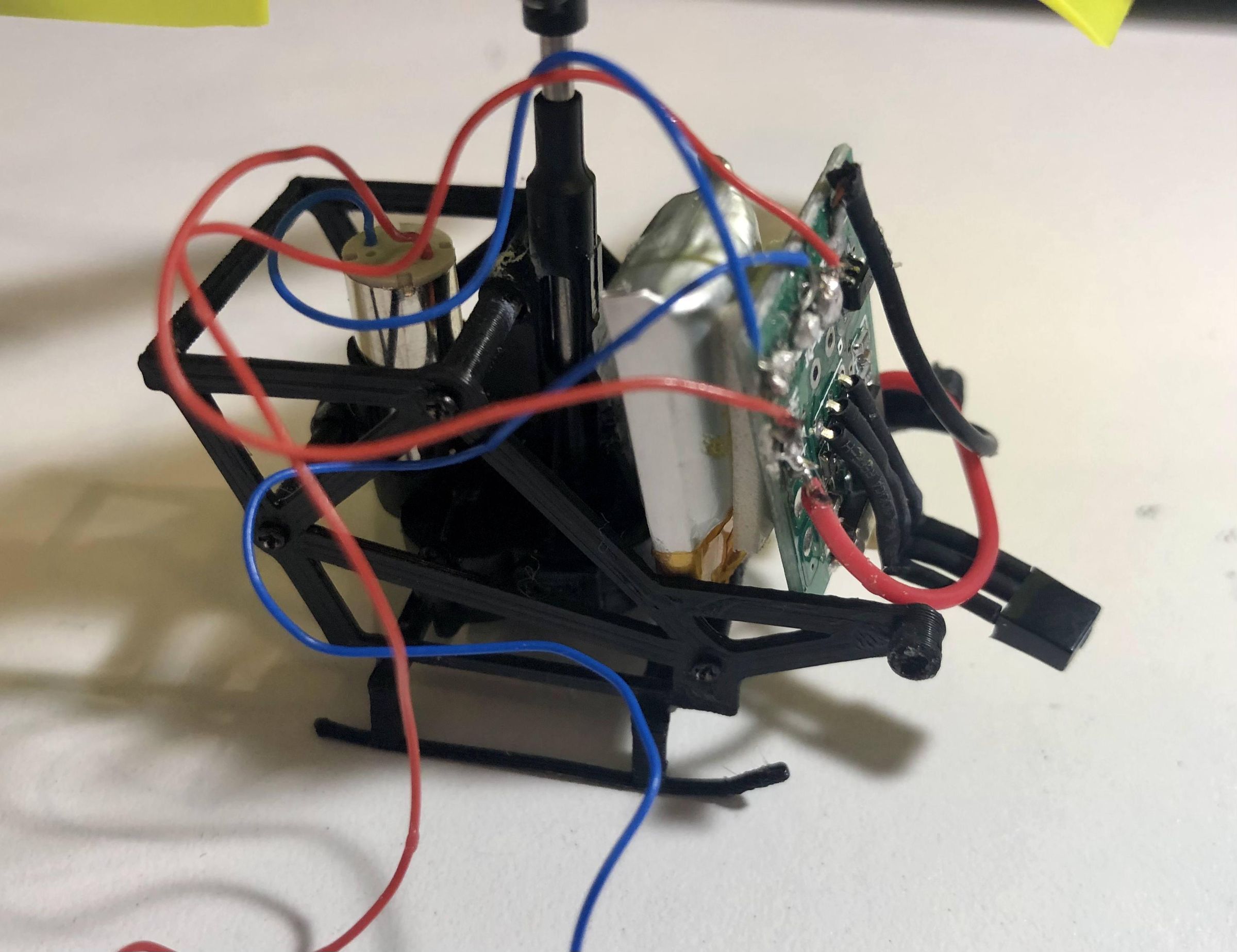

5. вставьте двигатель и аккумулятор так, чтобы провода на выходили за корпус изделия;
Рисунок 9

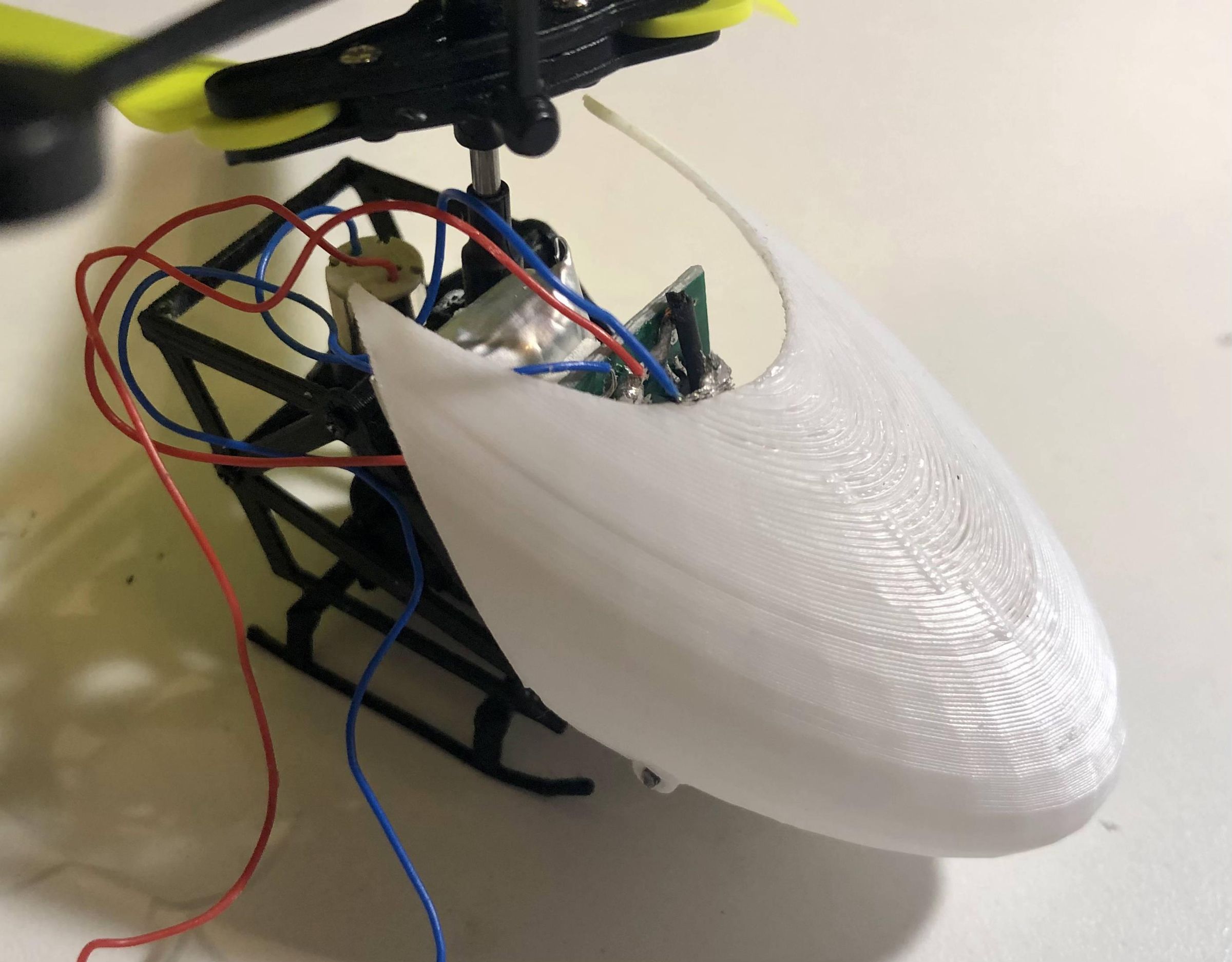

6. Прикрепите конус с помощью стального стержня диаметром 33 мм.
Рисунок 10
Шаг 5: Сборка хвоста

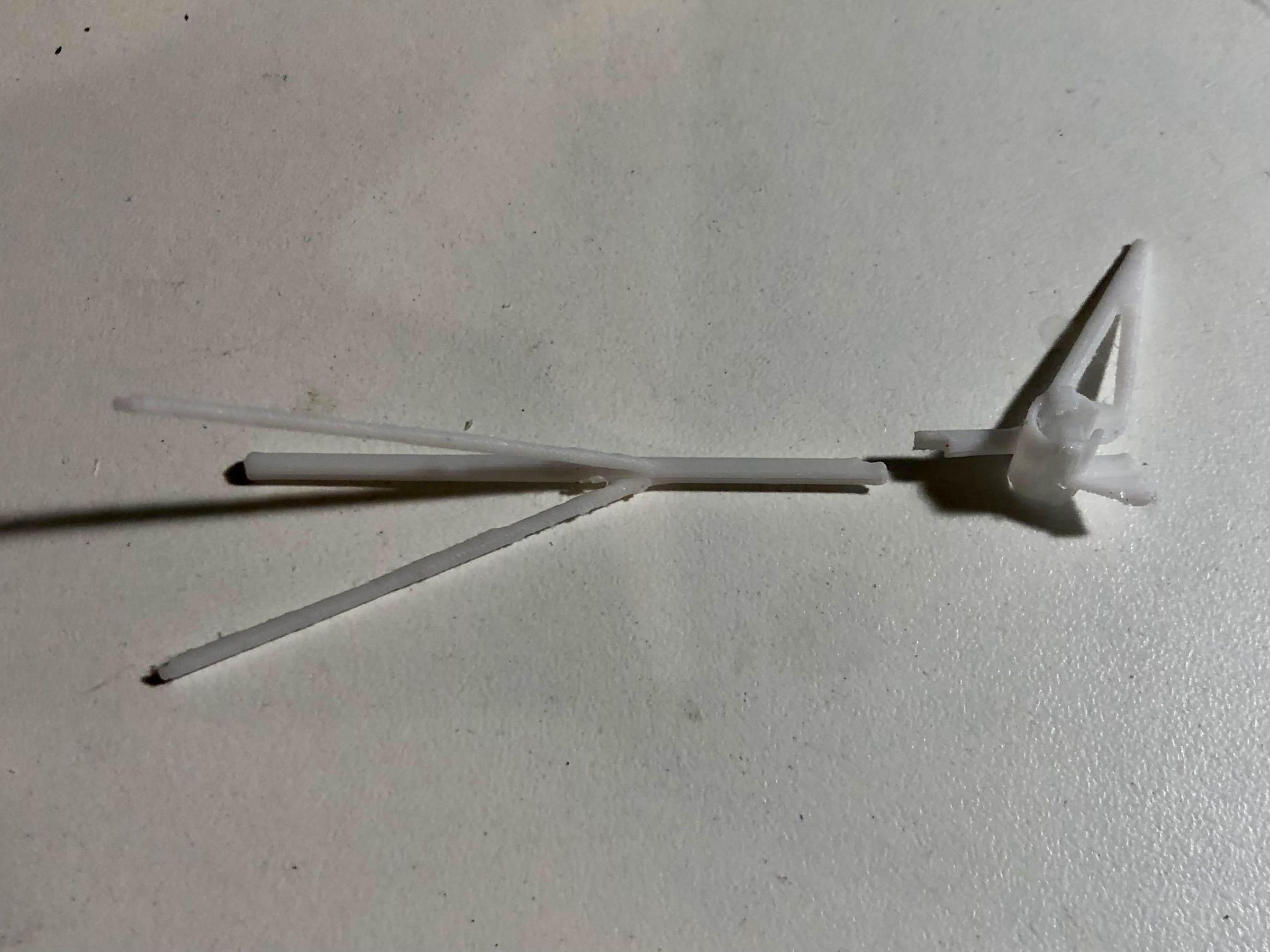

1. С помощью клея соедините хвостовую балку и хвост;
Рисунок 11
2. Приклейте хвостовые детали к основному корпусу;
Рисунок 12

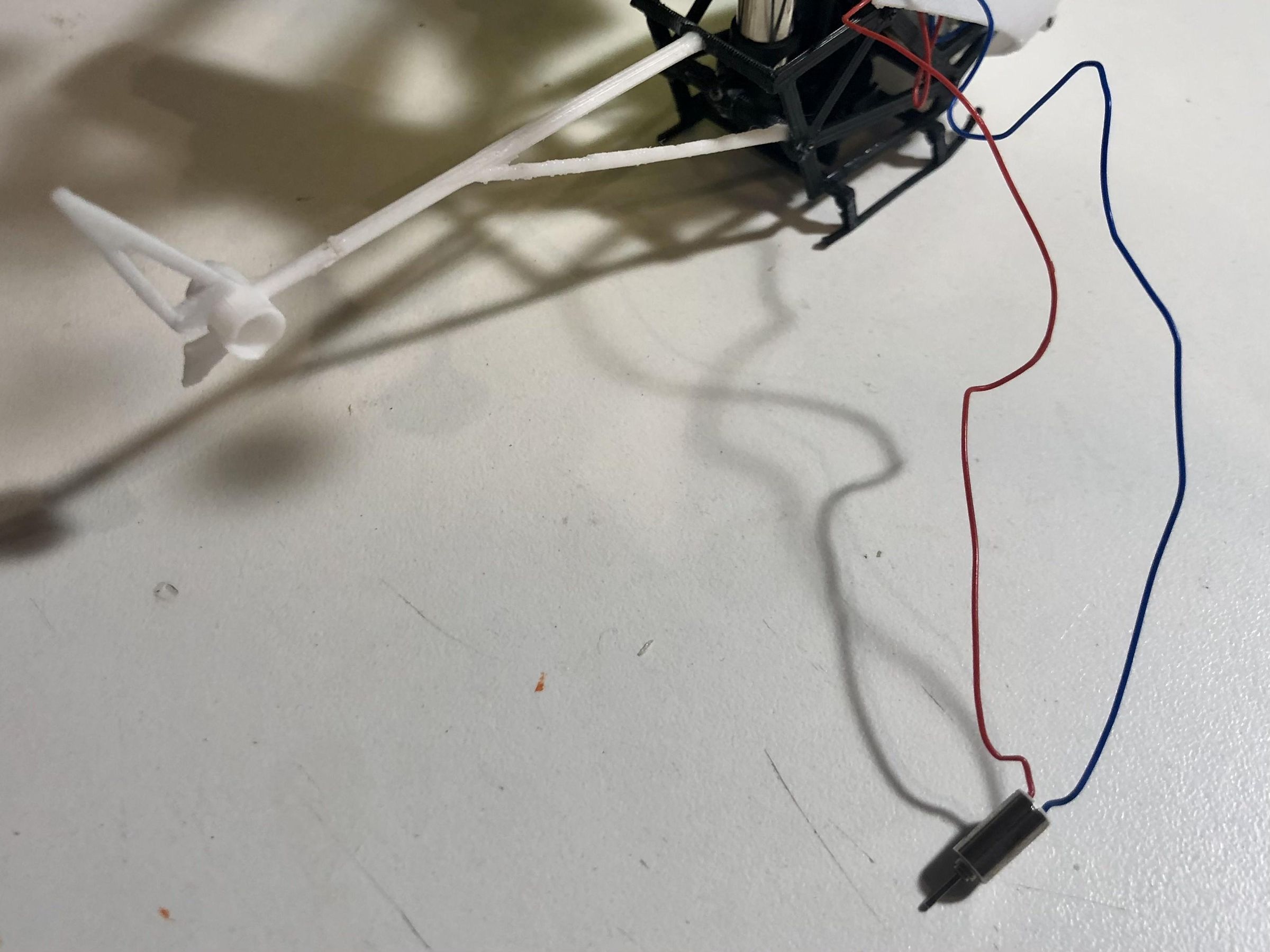

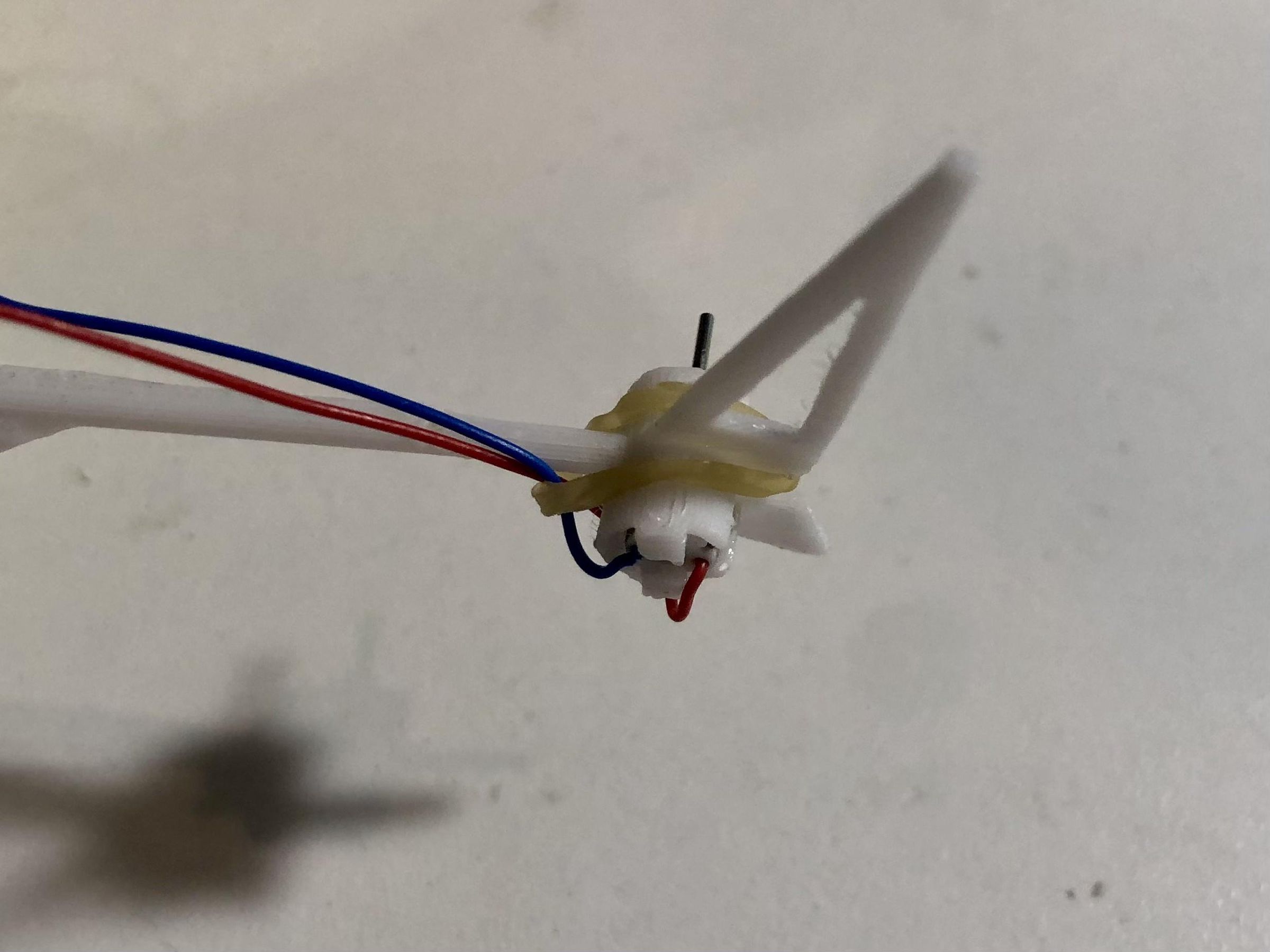

3. Соедините двигатель и хвостовую часть вертолёта с помощью заготовленной прозрачной резинки;
Рисунок 13
4. Вставьте пропеллер в хвостовую деталь.
Рисунок 14
Шаг 6: Полёт
Вооружайтесь пультом управления от оригинальной игрушки Xvb Sky Wheels Helicar и начинайте стартовый взлёт. Теперь вертолёт быстро приземляется и легко управляем. Рекомендуем избегать больших расстояний, чтобы не потерять контроль над транспортным средством - не выше шести метров.
На сборку такого подарка у вас уйдёт не больше трёх часов. Мы добавили пропеллер в хвостовую часть игрушки и смогли значительно увеличить скорость и качество полёта. Избавились от лишних деталей, благодаря чему сделали корпус легче. Такой вертолёт станет отличным подарком как ребёнку, так и взрослому.

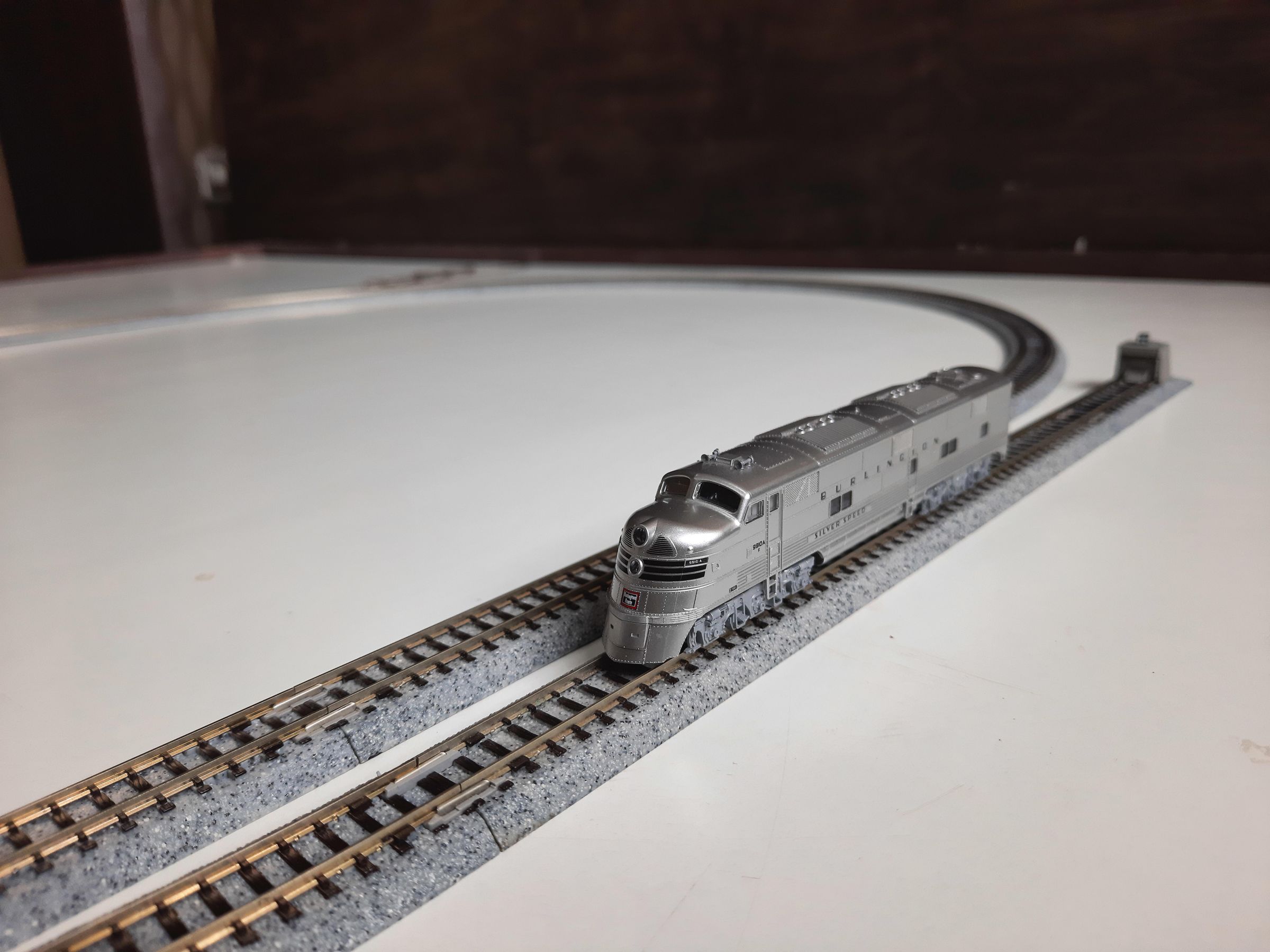

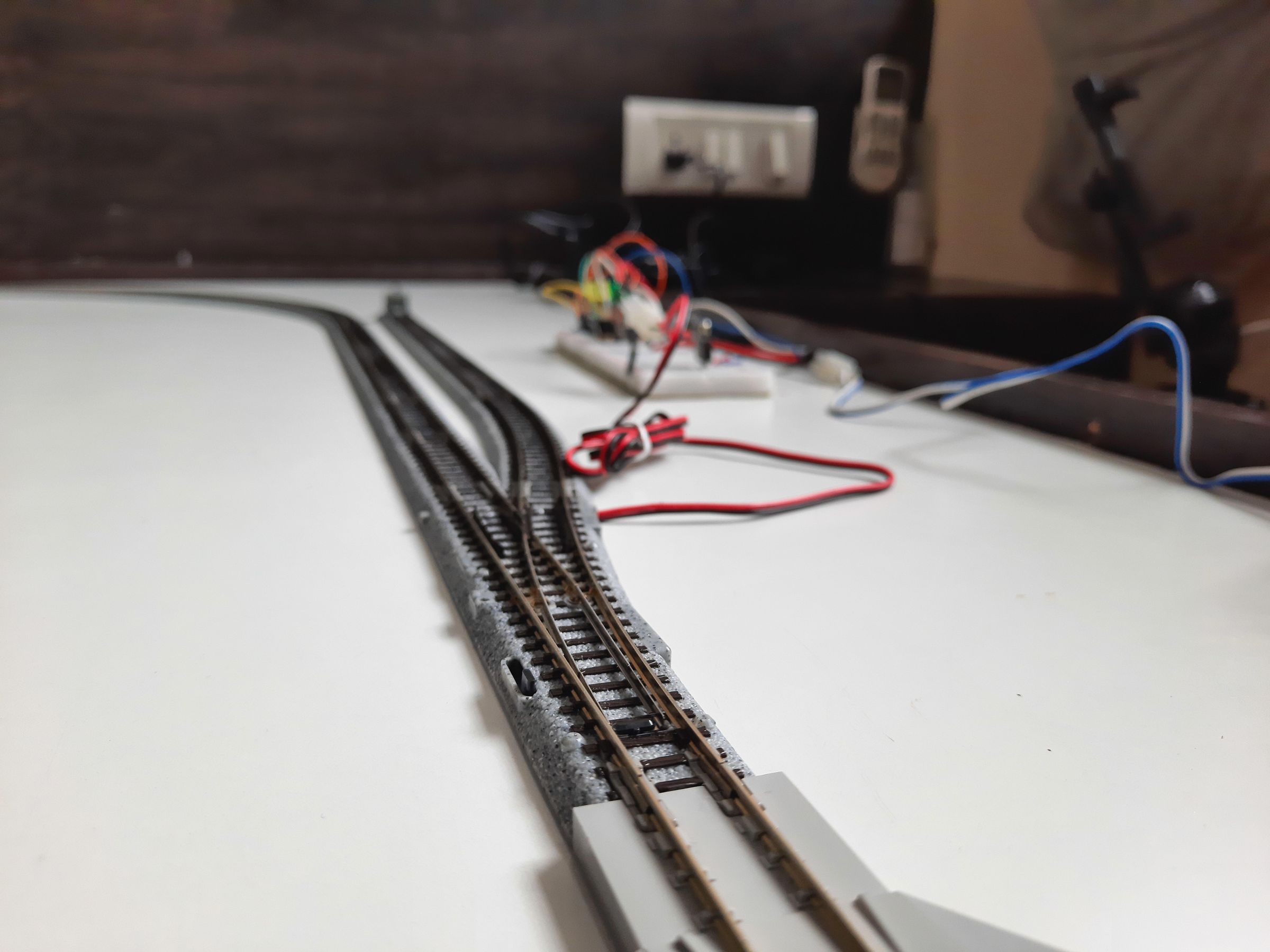

Железная дорога, управляемая смартфоном

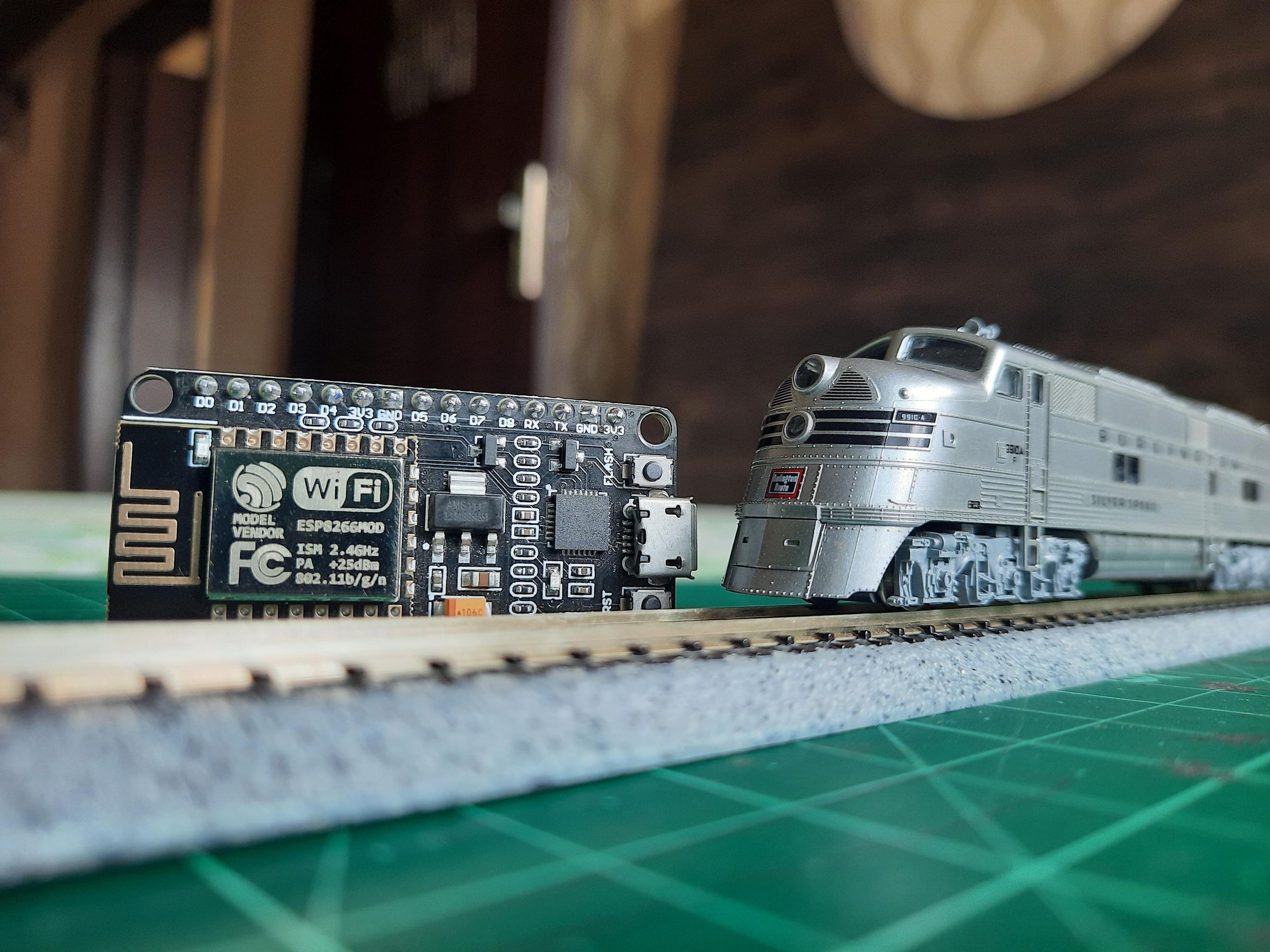

Сделать из самого обычного игрушечного поезда модель, которой можно будет управлять с помощью телефона, очень просто. Для этого нам понадобится микроконтроллер ESP8266, макет железной дороги и, конечно же, терпение.
Материалы
Для этого проекта нам понадобятся:
- микроконтроллер ESP8266 (как минимум с четырьмя цифровыми выходами, включая 2 выхода ШИМ);
- двухканальный драйвер двигателя (один канал для питания гусеницы, другой для стрелочного перевода);
- макет железной дороги (рельсы и локомотив);
- соединительные провода «папа-папа»;
- регулятор 5 вольт выходного напряжения (например, L7805CV);
- небольшой радиатор (можно также прикрутить небольшой кусочек алюминия к регулятору напряжения);
- источник питания постоянного тока*.
*Напряжение источника питания зависит от рабочего напряжения локомотива и стрелочного перевода. Убедитесь, что регулятор напряжения и привод двигателя рассчитаны на напряжение питания.

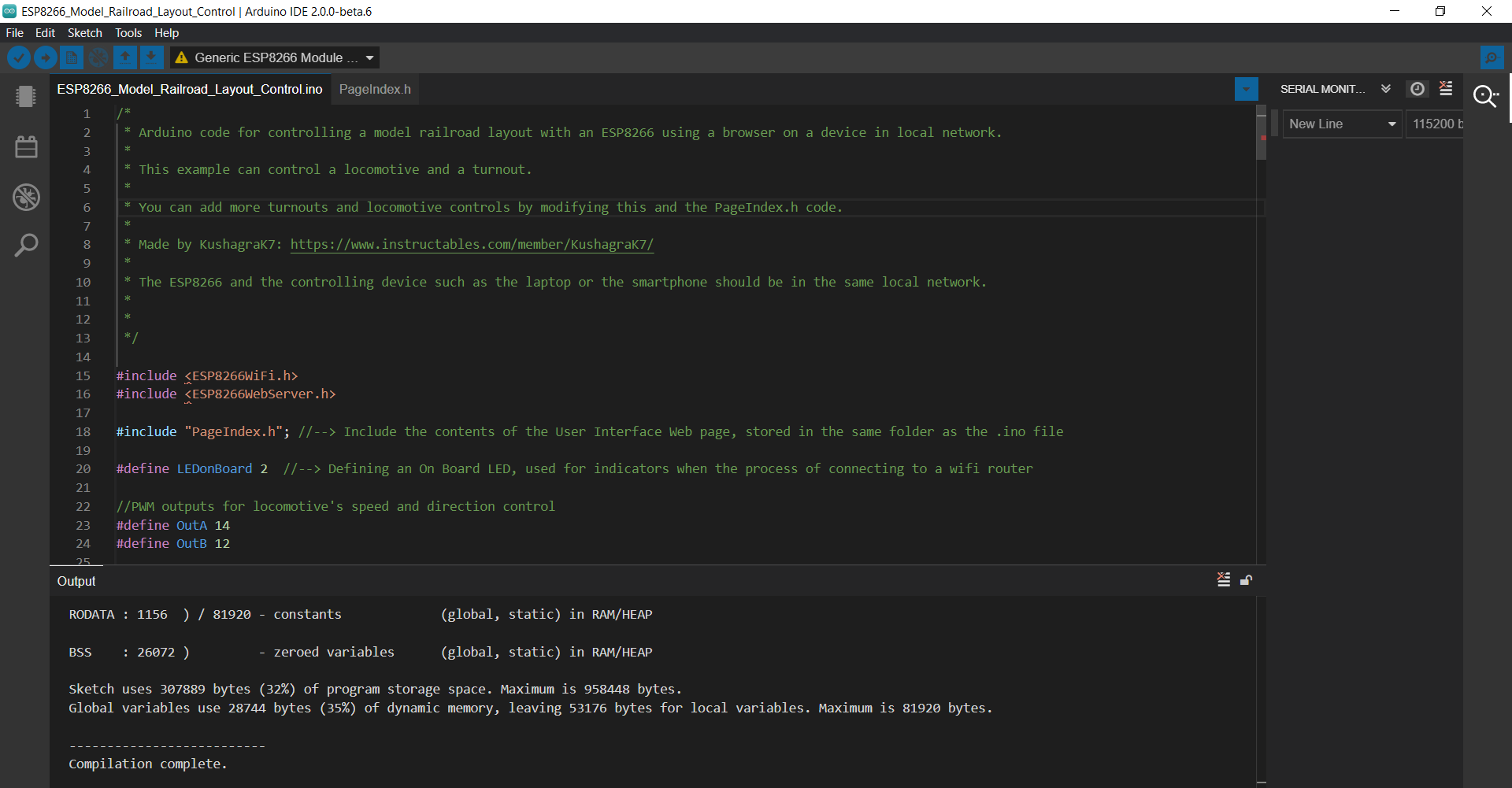

Шаг 1: Запрограммируйте микроконтроллер
Рисунок 15
1. Скачайте папку с кодом Arduino
https://github.com/KushagraK7/ESP8266-Model-Railroad
2. Извлеките содержимое папки zip;
3. Скопируйте папку с именем «ESP8266_Model_Railroad_Layout_Control» в папку эскиза Arduino IDE (как правило, она находится в папке «Документы);
4. Перед загрузкой обязательно введите имя (SSID) и пароль маршрутизатора Wi-Fi, к которому вы собираетесь подключить ESP.
Шаг 2: Проверьте веб-контроллер
Рисунок 16

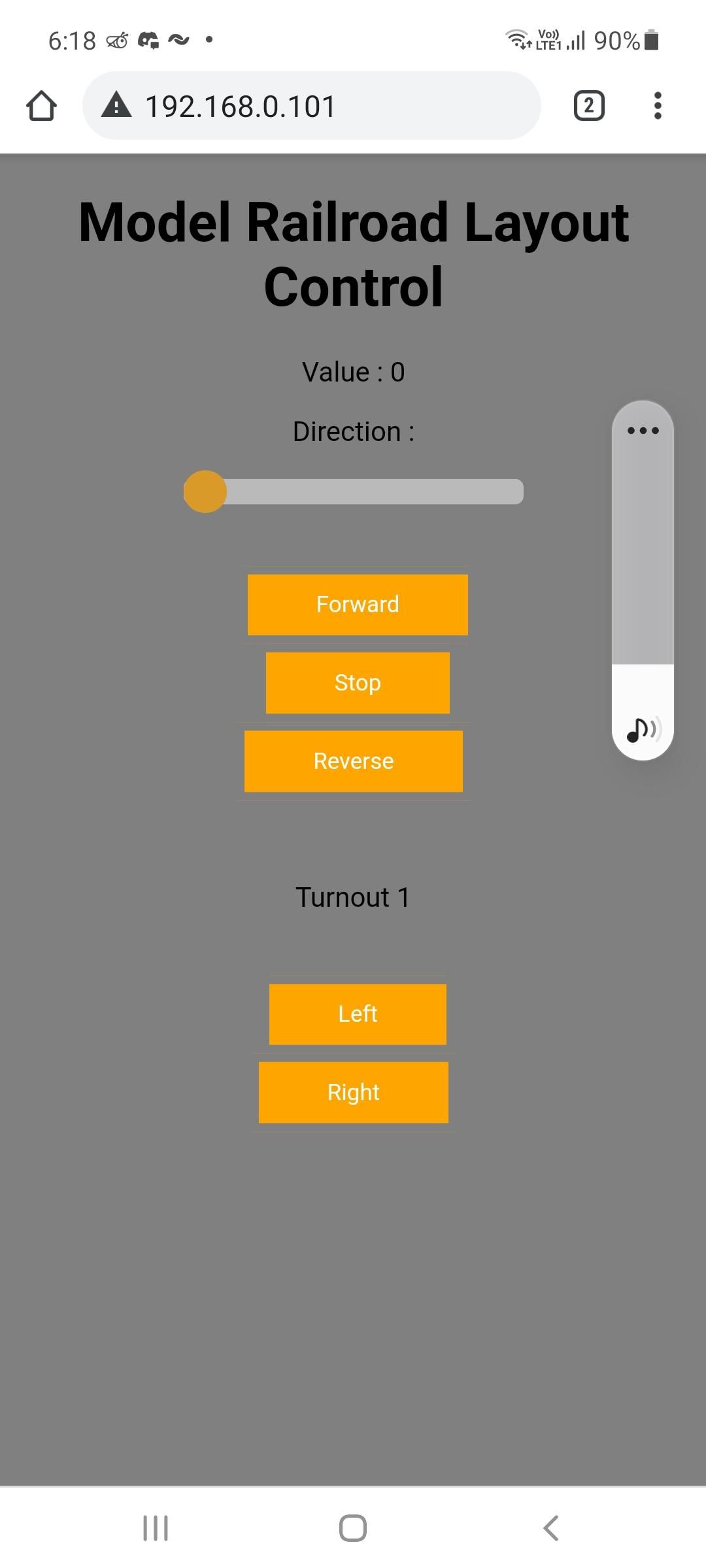

После загрузки откройте монитор порта (serial monitor) и убедитесь, что скорость передачи данных установлена на 115200. Синий светодиод на ESP будет мигать до тех пор, пока он не будет подключен к маршрутизатору. После этого на мониторе порта отобразится IP-адрес. Запишите или скопируйте его и введите в адресную строку веб-браузера устройства, подключенного к тому же маршрутизатору Wi-Fi. Вы должны увидеть страницу, как на изображении выше.
При перемещении ползунка или нажатии кнопок вы должны увидеть, как ESP отображает текст на мониторе порта.
Шаг 3: Настройте макет

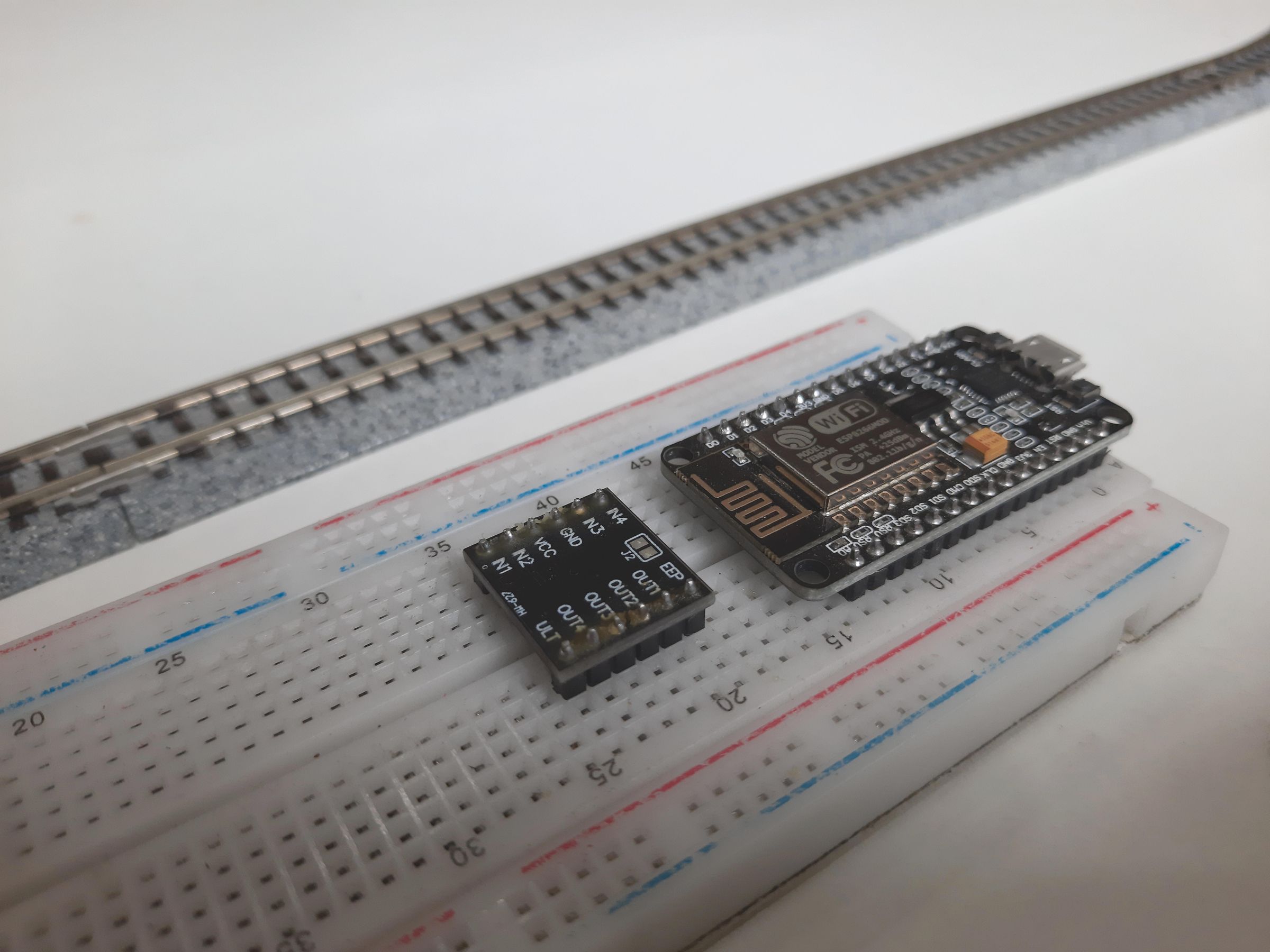

1. Поместите микроконтроллер и драйвер двигателя на макетную плату. Вы можете использовать печатную плату с припаянными гнездовыми разъёмами.
Рисунок 17

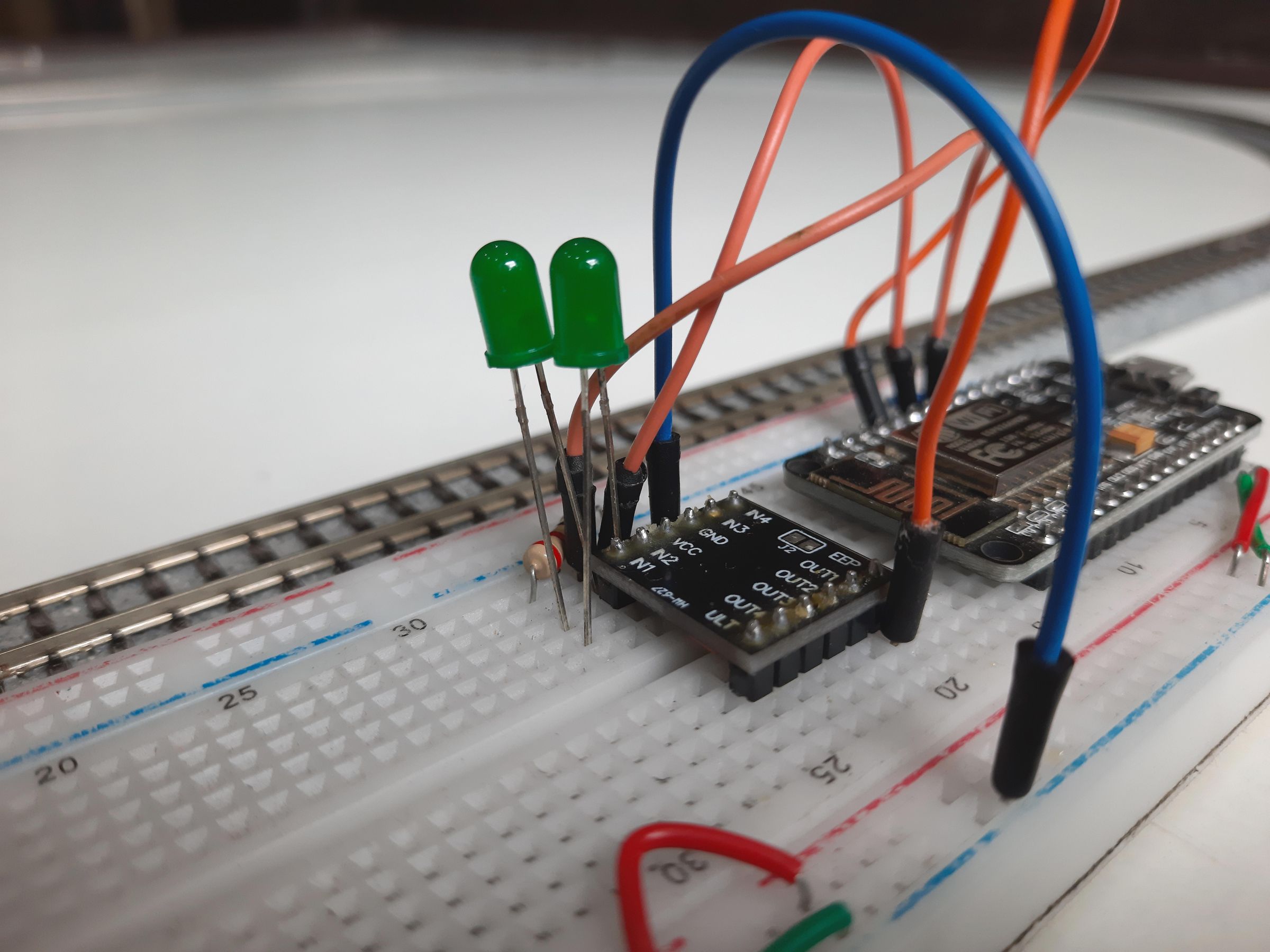

2. Подключите драйвер двигателя к микроконтроллеру:
Рисунок 18
- Подключите входной контакт «+» драйвера двигателя (обычно помечен как «VIN», «VMOT») к источнику питания +12В, затем его контакт GND к «-» источника питания;
- выполните следующие подключения от микроконтроллера к драйверу двигателя:
D5 -> IN1
D6 -> IN2
D7 -> IN3
D8 -> IN4
- Многие драйверы двигателя требуют, чтобы вывод разрешения был подключен к «+» напряжения, поэтому подключите его к выводу 3,3В микроконтроллера.
Шаг 4: Подключите автоподатчик и стрелочный перевод к установке
Рисунок 19
- подсоедините провода автоподатчика к контактам драйвера двигателя, обозначенным OUT1 и OUT2, они соответствуют контактам IN1 и IN2;
- подсоедините провода стрелочного перевода к контактам драйвера двигателя, обозначенным OUT3 и OUT4, они соответствуют контактам IN3 и IN4.
Шаг 5: Последние приготовления
Рисунок 20

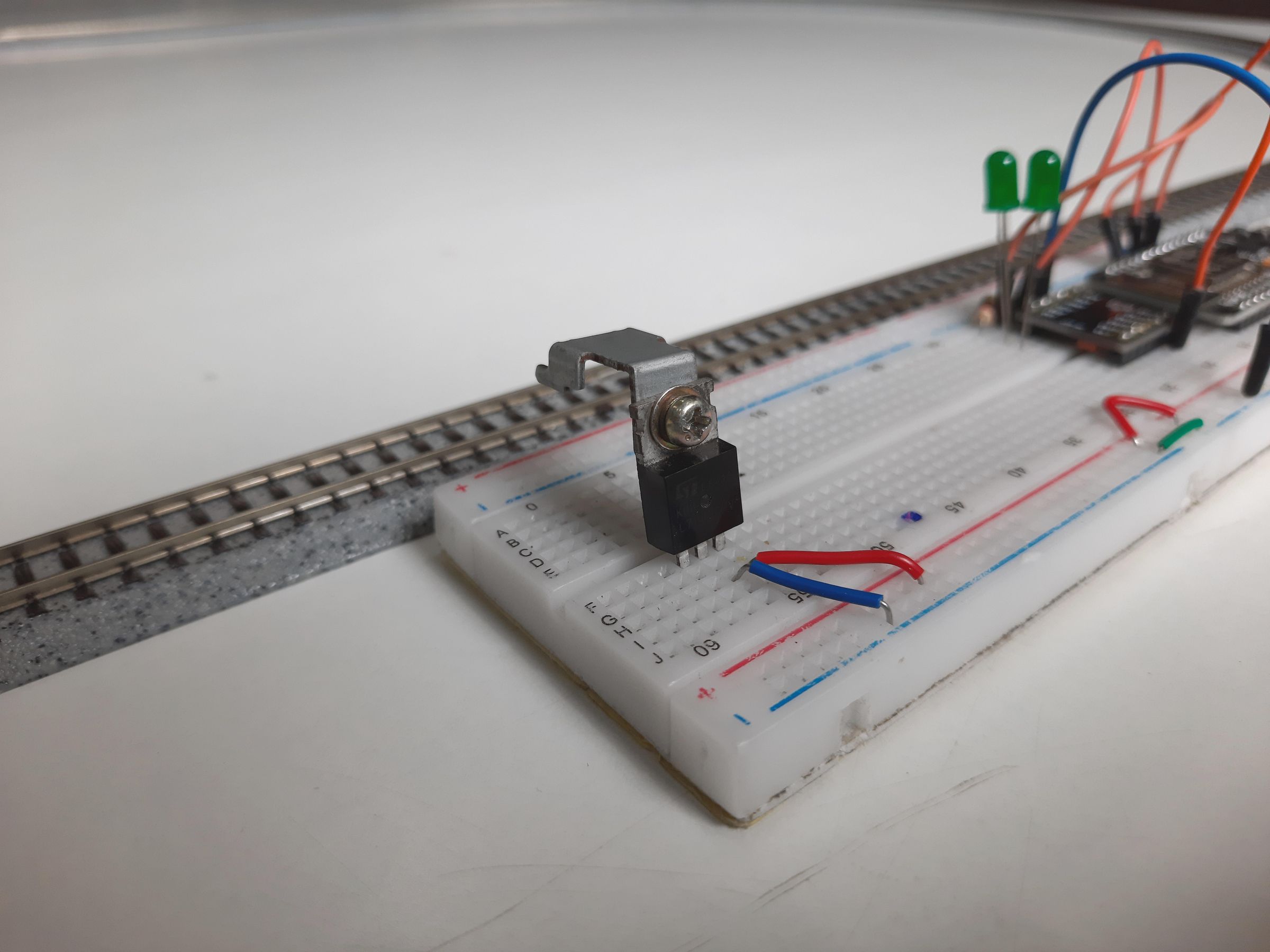

- установите радиатор на регулятор, чтобы поддерживать его температуру в безопасном диапазоне;

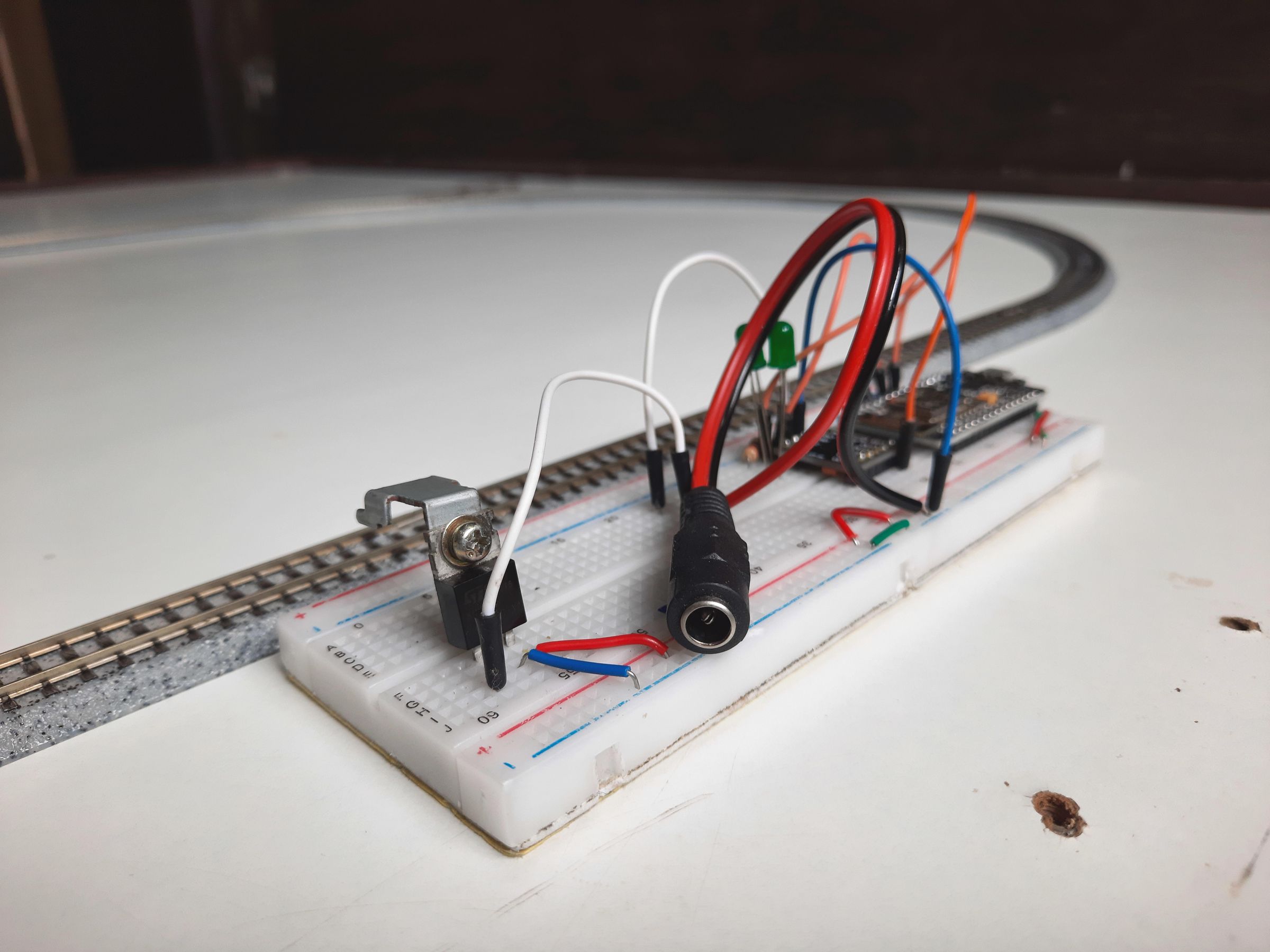

- подключите левый контакт регулятора к источнику питания +12В, средний контакт к GND, а правый контакт к VIN микроконтроллера ESP;
Рисунок 21
- подключите установку к источнику питания;
- поместите локомотив на рельсы. Убедитесь, что он правильно стоит на путях, чтобы предотвратить сход и короткое замыкание.
Шаг 6: Включите установку и откройте страницу контроллера
После включения установки светодиод на микроконтроллере ESP будет мигать, пока не подключится к маршрутизатору Wi-Fi. Далее откройте в браузере страницу управления устройством, введите IP-адрес, который вы записали на шаге 2. Убедитесь, что устройство подключено к тому же маршрутизатору Wi-Fi.
Шаг 7: Проверьте элементы управления
Рисунок 22
Если локомотив движется в неправильном направлении, просто измените полярность питания рельс (поменяйте местами питающие провода).
Шаг 8: Пользуйтесь!
В будущем вы можете добавить еще один локомотив и устроить настоящую гонку. Ваш ребёнок будет счастлив поучаствовать в домашнем турнире и вывести свой поезд в лидеры.
Присылайте видео своих экспериментов с вертолётом и поездами нам (https://www.instagram.com/in_hub/) — пусть их увидят все!
